Voss

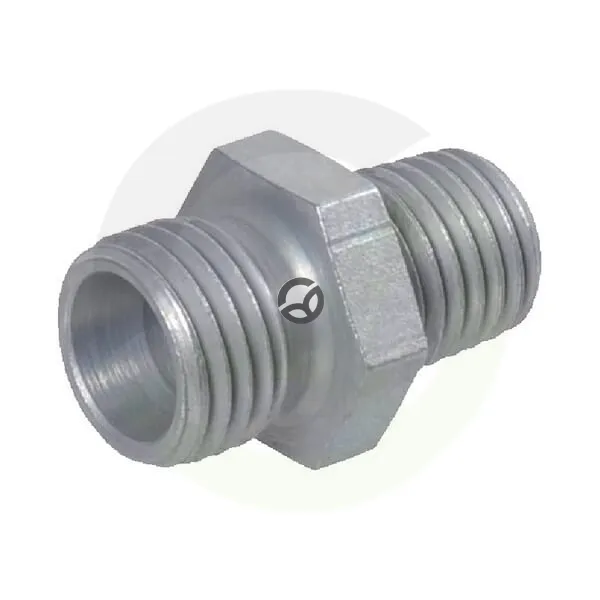

Spojka 28L 1NPT - Voss GES28L1NPT
Šifra SKU: 21399 MPN: GES28L1NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 47 mm
- K - Povezava 1 - dolžina navoja (mm)
- 17.3 mm
- Maks. delovni pritisk (bar)
- 160 BAR
Opis izdelka
Ravna hidravlična spojka Voss 28L 1 NPT je priključni element s povezavo na rezalni obroč za cev premera 28 mm in navojnim priključkom 1 NPT. Izvedba serije L ima dolžino 47 mm, navoj dolžine 17,3 mm in ključ 41 mm na obeh straneh. Spojka je namenjena hidravličnim cevnim povezavam pri delovnem tlaku do 160 bar.
Prikaži vse →

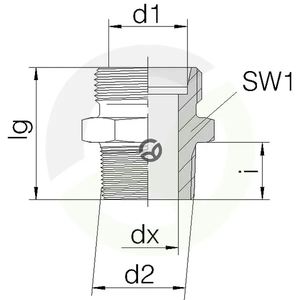

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 47 mm
- K - Povezava 1 - dolžina navoja (mm)
- 17.3 mm
- Maks. delovni pritisk (bar)
- 160 BAR
- Notranji premer (mm)
- 28 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - premer (cola)
- 1 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 28 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- Serija
- L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
