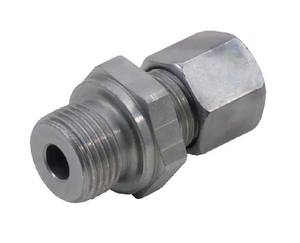

Spojka 28L M33 - Voss GES28LM33
Šifra SKU: 21429 MPN: GES28LM33
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 2 mm
- D1 - Povezava 2 - premer navoja
- M36
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- Dolžina (mm)
- 43 mm
Opis izdelka
Spojka 28L M33 je ravna hidravlična spojka za povezovanje elementov v hidravličnih sistemih. Na eni strani ima priključek z rezalnim obročem za cev premera 28 mm, na drugi pa moški metrični navoj M33 s korakom 2 mm. Izvedba je ravna z dvema priključkoma, dolžina znaša 43 mm, največji delovni tlak pa 200 bar. Ključna mera je 41 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 2 mm
- D1 - Povezava 2 - premer navoja
- M36
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- Dolžina (mm)
- 43 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Maks. delovni pritisk (bar)
- 200 BAR
- Notranji premer (mm)
- 23 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 39 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 28 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- Serija
- 28L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
