Voss
Spojka 30S 1-1/4NPT - Voss GEV30S114NPT
Šifra SKU: 21821 MPN: GEV30S114NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 25.6 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 29.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 56 mm
Opis izdelka

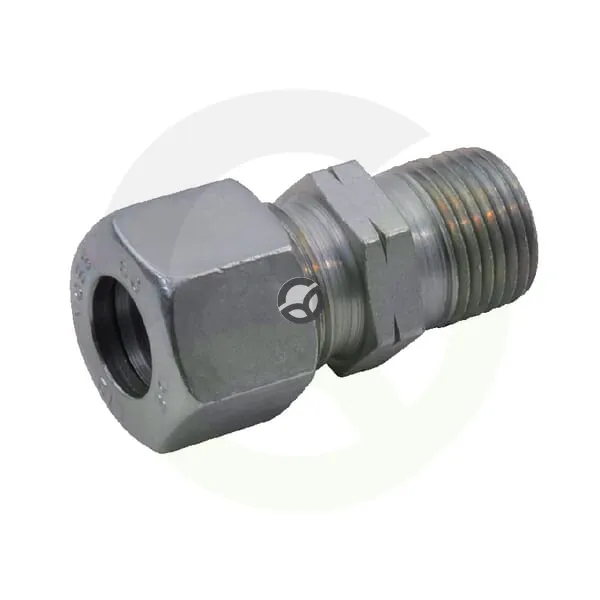

Hidravlična ravna spojka Voss serije 30S je namenjena povezavi 30 mm cevi z navojnim priključkom 1-1/4 NPT. Na eni strani ima priključek z rezalnim obročem in metričnim navojem, na drugi strani moški navoj, zato je primerna za ravno, kompaktno sestavo v hidravličnih sistemih. Delovni pritisk do 400 bar in ključni meri 46 mm ter 50 mm olajšata izbiro in montažo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 25.6 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 29.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 56 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 30 mm
- Povezava 1 - premer navoja
- M42
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (cola)
- 1-1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 30 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 46 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 50 mm
- Serija
- 30S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
