Voss

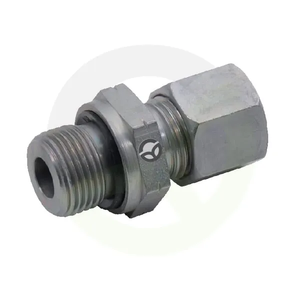

Spojka 35L R1-1/4 - Voss GES35LR114WD
Šifra SKU: 21458 MPN: GES35LR114WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 35 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 49.9 mm
- dx - Notranji premer (mm)
- 30 mm
- G - Povezava 1 - korak navoja (mm)
- 2 mm
Opis izdelka
Hidravlična ravna spojka serije 35L je namenjena povezavi cevi s premerom 35 mm in navojem R1-1/4. Izvedba z rezalnim obročem na eni strani ter tesnilnim obročem na drugi strani je primerna za vgradnjo v hidravlične cevovode, pri čemer delovni tlak znaša do 250 bar. Spojka ima NBR tesnilo in kompaktno ravno obliko.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 35 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 49.9 mm
- dx - Notranji premer (mm)
- 30 mm
- G - Povezava 1 - korak navoja (mm)
- 2 mm
- G - Povezava 1 - premer (mm)
- 35 mm
- G - Povezava 1 - Premer navoja
- M45
- G - Povezava 1 - vrsta navoja
- BSP
- I - Povezava 1 - dolžina navoja (mm)
- 20 mm
- ISO standard
- ISO 228
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 39 mm
- lg - Dolžina (mm)
- 48 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 11
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer navoja (cola)
- 1-1/4 Inch
- S2 - Povezava 2 - velikost ključa (mm)
- 50 mm
- Serija
- 35L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 50 mm
