Voss

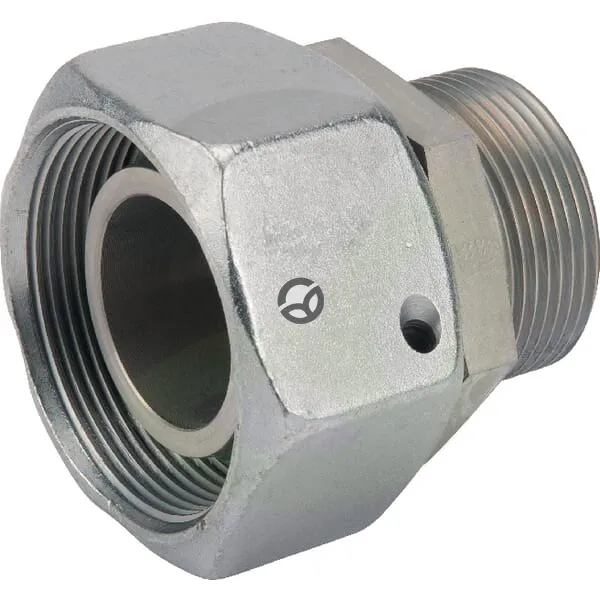

Spojka 38S 30S - Voss REDSD3830S
Šifra SKU: 29868 MPN: REDSD3830S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- D1 - Povezava 2 - premer navoja
- M52
- d2 - Povezava 1 - premer navoja
- M42
- L1 - Dolžina (mm)
- 49 mm
- L2 - Skupna dolžina (mm)
- 75.5 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem serije S je namenjena navojnemu povezovanju v hidravličnih vodih. Izvedba 38S/30S ima en moški in en ženski metrični navoj, tesni jo NBR tesnilo, maksimalni delovni tlak pa znaša 420 bar. Gre za vijačno spojko z dvema priključkoma in ravno obliko za uporabo v hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- D1 - Povezava 2 - premer navoja
- M52
- d2 - Povezava 1 - premer navoja
- M42
- L1 - Dolžina (mm)
- 49 mm
- L2 - Skupna dolžina (mm)
- 75.5 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 25 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 50 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 30 mm
- Serija
- S
- Standard DIN
- DIN 2401
- SW1 - Povezava 1 - velikost ključa (mm)
- 50 mm
- SW3 - Povezava 2 - velikost ključa (mm)
- 60 mm
Reference:
- Spletna referenca
- REDSD3830S
