Voss

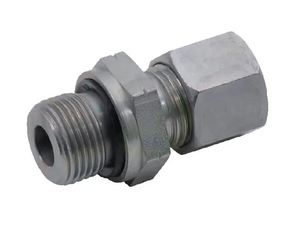

Spojka 38S R1-1/2 - Voss GES38SR112WD
Šifra SKU: 21477 MPN: GES38SR112WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 38 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 54.9 mm
- dx - Notranji premer (mm)
- 32 mm
- G - Povezava 1 - korak navoja (mm)
- 2 mm
Opis izdelka
Hidravlična ravna spojka Voss serije 38S je vijačna spojka z dvema priključkoma za povezavo cevi s premerom 38 mm in navojnega priključka R1-1/2. Na prvi strani ima priključek z rezalnim obročem, na drugi moški navoj s tesnilnim obročem in NBR tesnilom. Delovni tlak do 420 bar je primeren za zahtevne hidravlične spoje v ceveh in strojnih vodih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 38 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 54.9 mm
- dx - Notranji premer (mm)
- 32 mm
- G - Povezava 1 - korak navoja (mm)
- 2 mm
- G - Povezava 1 - premer (mm)
- 38 mm
- G - Povezava 1 - Premer navoja
- M52
- G - Povezava 1 - vrsta navoja
- BSP
- I - Povezava 1 - dolžina navoja (mm)
- 22 mm
- ISO standard
- ISO 228
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 57 mm
- lg - Dolžina (mm)
- 64 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 11
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer navoja (cola)
- 1-1/2 Inch
- S2 - Povezava 2 - velikost ključa (mm)
- 60 mm
- Serija
- 38S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 55 mm
