Voss

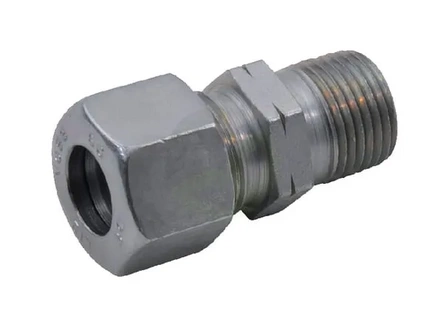

Spojka 4LL 1/8NPT - Voss GEV4LL18NPT
Šifra SKU: 21915 MPN: GEV4LL18NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 11.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 4LL je namenjena povezovanju cevi premera 4 mm. Na eni strani ima priključek z rezalnim obročem in metrični navoj, na drugi strani pa moški navoj 1/8 NPT. Zaradi dveh ravnih priključkov je primerna za kompaktne povezave v hidravličnih sistemih, največji delovni tlak pa znaša 100 bar. Pri montaži sta pomembni tudi velikosti ključa 11 mm in 10 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 11.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 4 mm
- Povezava 1 - premer navoja
- M8
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 28
- Povezava 2 - premer (cola)
- 1/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 4 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 11 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 10 mm
- Serija
- 4LL
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
