Voss

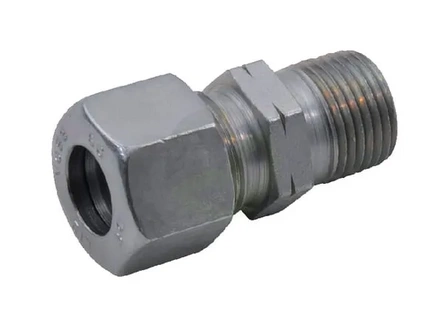

Spojka 6L 1/4NPT - Voss GEV6L14NPT
Šifra SKU: 21844 MPN: GEV6L14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 10.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 25.5 mm
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena priklopu 6 mm cevi v hidravličnih sistemih. Na eni strani ima priključek z rezalnim obročem in metrični moški navoj serije 6L, na drugi strani pa moški navojni priklop. Spojka je primerna za tlak do 315 bar, kar omogoča uporabo v zahtevnejših hidravličnih povezavah. Za montažo sta navedeni velikosti ključa 17 mm in 14 mm, dolžina navoja pa je 15,1 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 10.5 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 25.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- 6L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
