Voss

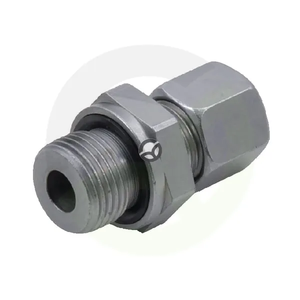

Spojka 6L M10 - Voss GES6LM10WD
Šifra SKU: 21530 MPN: GES6LM10WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 6 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 13.9 mm
- dx - Notranji premer (mm)
- 4 mm
- I - Povezava 1 - dolžina navoja (mm)
- 8 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem za cevi premera 6 mm in navojni priključek M10. Izvedba z dvema priključkoma je primerna za spajanje v hidravličnih sistemih, tesnilo iz NBR pa pomaga pri zanesljivem tesnjenju. Spojka je zasnovana za delovni tlak do 500 bar, pri montaži pa se zateguje s ključem 14 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 6 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 13.9 mm
- dx - Notranji premer (mm)
- 4 mm
- I - Povezava 1 - dolžina navoja (mm)
- 8 mm
- ISO standard
- ISO 228
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 8.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23 mm
- lg - Dolžina (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer navoja
- M10
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- 6L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 14 mm
