Voss
Spojka 6LL 1/8NPT - Voss GES6LL18NPT
Šifra SKU: 21279 MPN: GES6LL18NPT

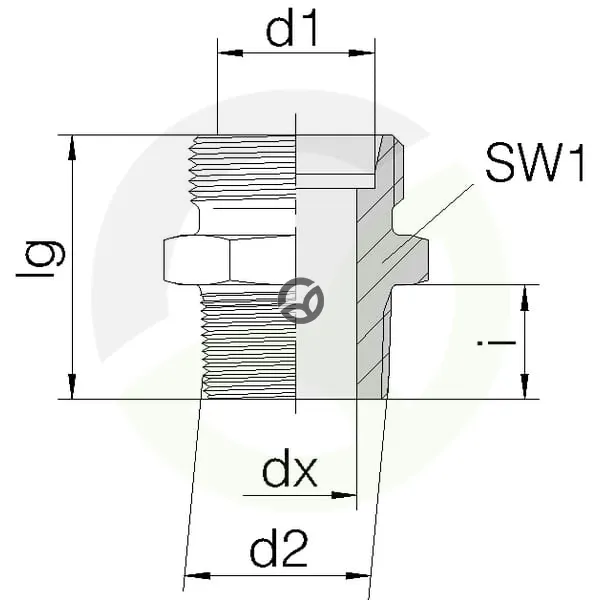

Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 21.9 mm
- K - Povezava 1 - dolžina navoja (mm)
- 6.7 mm
- Maks. delovni pritisk (bar)
- 100 BAR
Opis izdelka

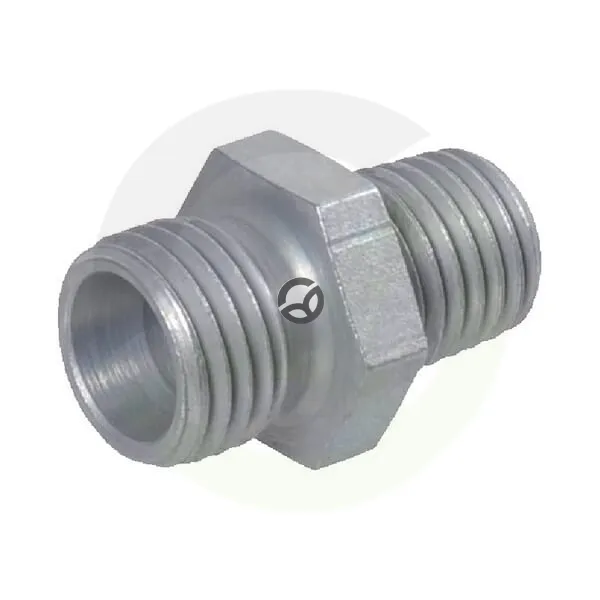

Ravna hidravlična spojka serije LL je namenjena povezavi 6 mm cevi z navojnim priključkom 1/8 NPT. Na eni strani ima priključek z rezalnim obročem za cev premera 6 mm, na drugi strani pa moški navoj. Spojka je dolga 21,9 mm, navojni del meri 6,7 mm, za privijanje pa sta predvideni velikosti ključa 12 mm in 11 mm. Primerna je za sisteme z delovnim tlakom do 100 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 21.9 mm
- K - Povezava 1 - dolžina navoja (mm)
- 6.7 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M10
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - premer (cola)
- 1/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 11 mm
- Serija
- LL
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
