Voss

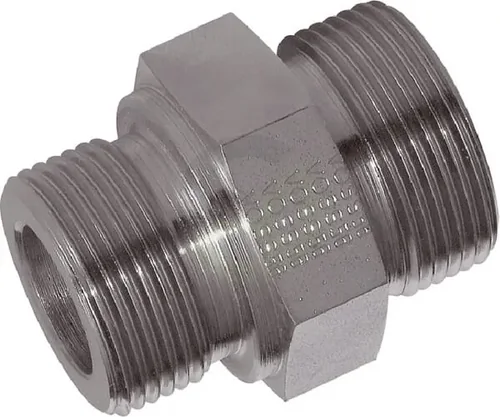

Spojka 6S M12 - Voss GES6SM12
Šifra SKU: 21274 MPN: GES6SM12
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 32 mm
Opis izdelka
Ravna hidravlična spojka Voss s priključkom z zareznim obročem za cev premera 6 mm in metričnim navojem M12 x 1,5. Spojka serije 6S je dolga 32 mm, za montažo pa sta potrebna 17 mm ključa. Namenjena je za kompaktne hidravlične povezave, kjer sta pomembna natančen priklop in visok delovni tlak do 630 bar.
Prikaži vse →

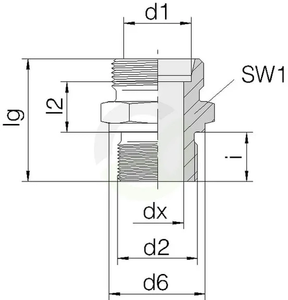

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 32 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 17 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 6S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
