Voss
Spojka 8L 1/4NPT - Voss GEV8L14NPT
Šifra SKU: 21861 MPN: GEV8L14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 28 mm
Opis izdelka

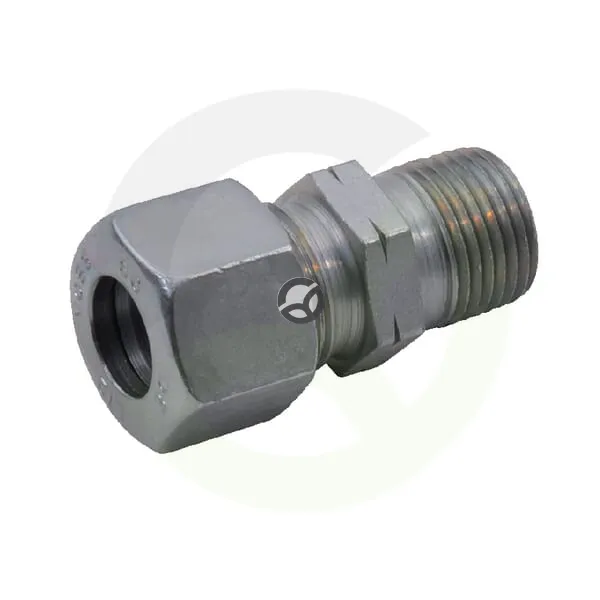

Ravna hidravlična spojka Voss 8L je priključek za cev premera 8 mm z rezalnim obročem in navojem 1/4 NPT. Namenjena je povezovanju v hidravličnih sistemih, kjer je potreben navojni spoj med cevjo in priključkom. Maksimalni delovni tlak znaša 315 bar, za montažo pa je potreben ključ 17 mm. Produkt je del serije 8L.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 13 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M14
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 8L
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
