Voss

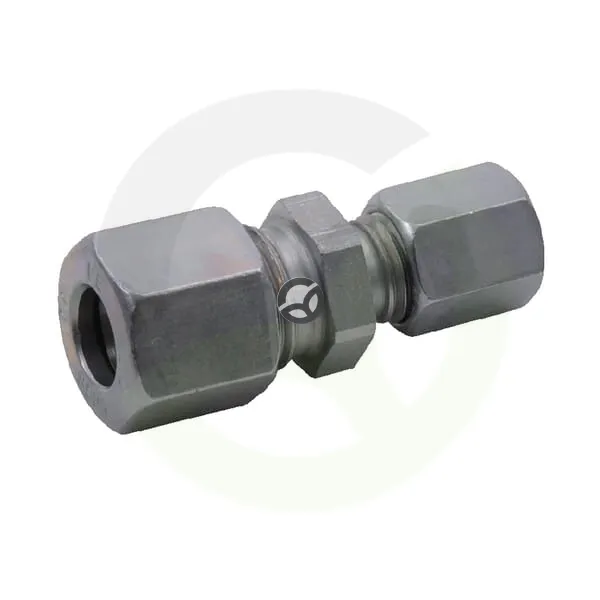

Spojka 8L 6L - Voss GV86L
Šifra SKU: 22101 MPN: GV86L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 40.5 mm
- L1 - Razdalja priključkov (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka
Ravna hidravlična prehodna spojka z zareznim obročem je namenjena povezovanju cevi premera 6 in 8 mm v hidravličnih sistemih. Ima metrični navoj s korakom 1,5 mm, obe priključni strani sta moški, velikost ključa pa je 14 mm na eni in 17 mm na drugi strani. Skupna dolžina spojke je 40,5 mm, razdalja med priključkoma 11 mm, maksimalni delovni tlak pa 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 40.5 mm
- L1 - Razdalja priključkov (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 14 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 14 mm
- Serija
- 8L 6L
- Standard DIN
- DIN 2401
Reference:
- Spletna referenca
- GV86L
