Voss

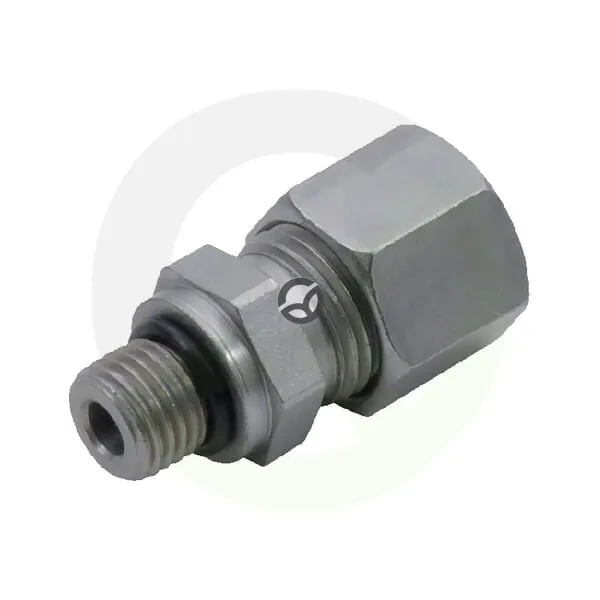

Spojka 8L 9/16UNF - Voss GEV8L916UNF
Šifra SKU: 21874 MPN: GEV8L916UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 10 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 10 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 500 BAR
Opis izdelka
Ravna hidravlična spojka s 2 priključkoma je namenjena povezavi cevi premera 8 mm v hidravličnih sistemih. Na eni strani ima priključek z rezalnim obročem in moški navoj 9/16 UNF, na drugi strani pa tesnilni obroč. Spada v serijo 8L, tesnilo je iz NBR, maksimalni delovni tlak pa znaša 500 bar. Za montažo sta potrebna ključa 19 in 17 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 10 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 10 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M14
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 9/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- SAE standard
- SAE 514
- Serija
- 8L
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
