Voss

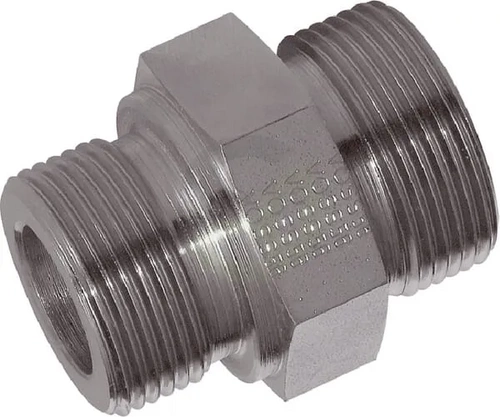

Spojka 8L M10 - Voss GES8LM10
Šifra SKU: 21386 MPN: GES8LM10
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1 mm
- Dolžina (mm)
- 24.5 mm
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena povezavi 8 mm cevi z metričnim navojem M10. Izvedba serije 8L ima dva moška priključka, dolžino 24,5 mm in največji delovni tlak 400 bar. Kompaktna oblika je primerna za hidravlične napeljave, kjer je pomembna varna in prostorsko varčna povezava cevi z navojnim elementom.
Prikaži vse →

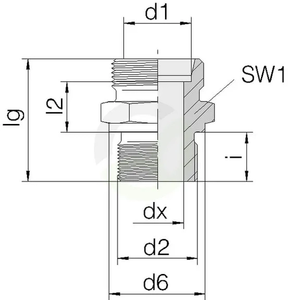

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1 mm
- Dolžina (mm)
- 24.5 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 9.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 14 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 8L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
