Voss
Spojka 8L M12 - Voss GES8LM12
Šifra SKU: 21333 MPN: GES8LM12
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 29 mm
Opis izdelka

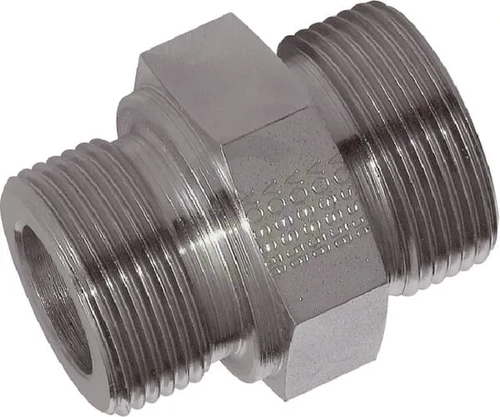

Ravna hidravlična spojka Voss 8L M12 je priključek z zareznim obročem za cevi premera 8 mm in metrični navoj M12x1,5. Ima moški priključek na obeh straneh, šestkotno držalo 17 mm ter skupno dolžino 29 mm. Uporablja se pri hidravličnih cevnih povezavah in je primerna za delovni tlak do 400 bar.
Prikaži vse →

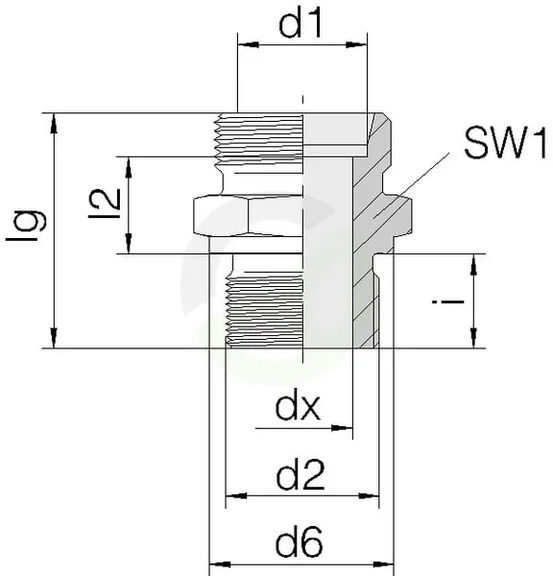

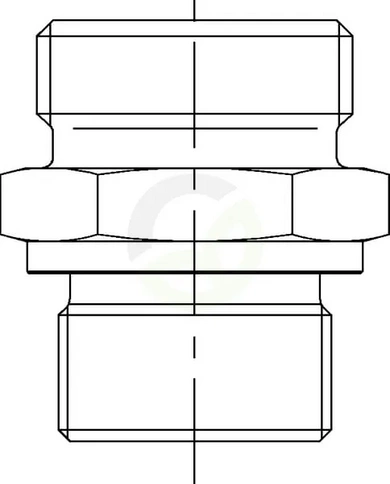

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 1.5 mm
- D1 - Povezava 2 - premer navoja
- M14
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- Dolžina (mm)
- 29 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 10 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 25 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 17 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 8L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
