Voss

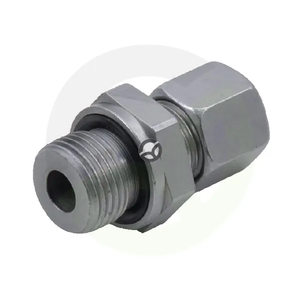

Spojka 8L M12 - Voss GES8LM12WD
Šifra SKU: 21262 MPN: GES8LM12WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 8 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 16.9 mm
- dx - Notranji premer (mm)
- 6 mm
- I - Povezava 1 - dolžina navoja (mm)
- 12 mm
Opis izdelka
Ravna hidravlična spojka serije 8L je namenjena povezavi cevi premera 8 mm z metričnim navojem M12x1,5. Na eni strani ima priključek z rezalnim obročem, na drugi moški navoj s tesnilnim obročem, zato omogoča kompaktno sestavo hidravličnih vodov. Spojka je dolga 29 mm, za montažo potrebujete ključ 17 mm, tesnilo pa je iz NBR. Maksimalni delovni tlak je 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 8 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 16.9 mm
- dx - Notranji premer (mm)
- 6 mm
- I - Povezava 1 - dolžina navoja (mm)
- 12 mm
- ISO standard
- ISO 228
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 10 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 25 mm
- lg - Dolžina (mm)
- 29 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 8L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 17 mm
