Voss

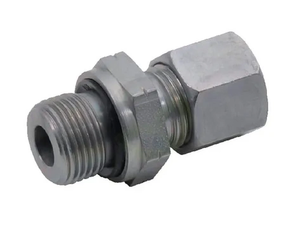

Spojka 8L R3/8 - Voss GES8LR38WD
Šifra SKU: 21735 MPN: GES8LR38WD
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 8 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 21.9 mm
- dx - Notranji premer (mm)
- 6 mm
- G - Povezava 1 - korak navoja (mm)
- 1.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije 8L je namenjena priklopu cevi s premerom 8 mm na navoj R3/8. Izvedba z zareznim obročem ima moški priključek na obeh straneh, tesnilo iz NBR in delovni tlak do 400 bar. S skupno dolžino 30,5 mm je primerna za kompaktne hidravlične povezave v ceveh in sistemih, kjer je pomemben zanesljiv spoj.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- D1 - Premer cevi (mm)
- 8 mm
- d7 - Povezava 1 - velikost šestkotnika (mm)
- 21.9 mm
- dx - Notranji premer (mm)
- 6 mm
- G - Povezava 1 - korak navoja (mm)
- 1.5 mm
- G - Povezava 1 - premer (mm)
- 8 mm
- G - Povezava 1 - Premer navoja
- M14
- G - Povezava 1 - vrsta navoja
- BSP
- I - Povezava 1 - dolžina navoja (mm)
- 12 mm
- ISO standard
- ISO 228
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 11.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 26.5 mm
- lg - Dolžina (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer navoja (cola)
- 3/8 Inch
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- 8L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- SW1 - Povezava 1 - velikost ključa (mm)
- 22 mm
