Voss

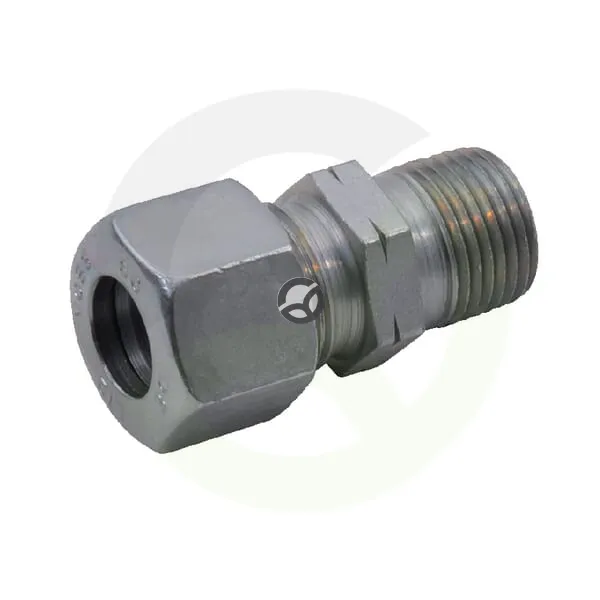

Spojka 8LL 1/8NPT - Voss GEV8LL18NPT
Šifra SKU: 21641 MPN: GEV8LL18NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 24.5 mm
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem Voss serije 8LL je namenjena povezavi cevi premera 8 mm z navojnim priključkom 1/8 NPT. Na eni strani ima moški metrični navoj, na drugi moški navojni priključek, zato je primerna za vgradnjo v hidravlične vode in podobne cevne povezave. Izvedba z dvema priključkoma in maks. delovnim tlakom 100 bar omogoča zanesljivo povezovanje v kompaktni ravni obliki.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- K - Povezava 1 - dolžina navoja (mm)
- 9.9 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 24.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - navoji na colo
- 28
- Povezava 2 - premer (cola)
- 1/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- 8LL
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
