Voss

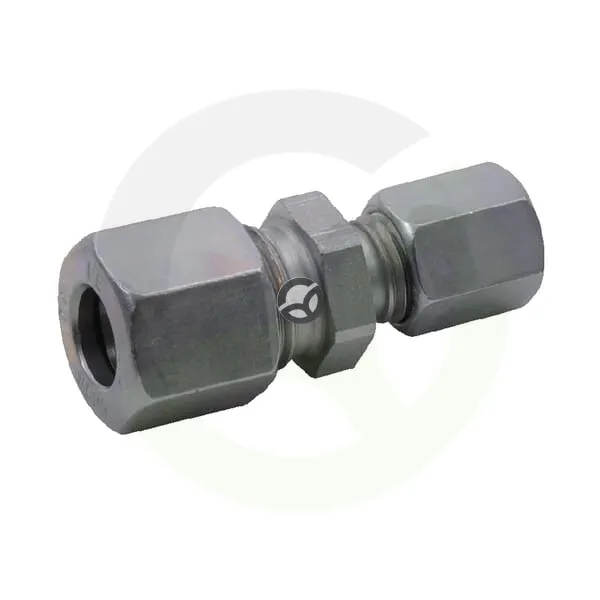

Spojka 8LL 4LL - Voss GV84LL
Šifra SKU: 22107 MPN: GV84LL
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 34.5 mm
- L1 - Razdalja priključkov (mm)
- 12.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
Opis izdelka
Ravna reducirna hidravlična spojka z rezalnim obročem Voss 8LL 4LL je namenjena povezavi cevi s premerom 4 mm in 8 mm. Ima metrični navoj s korakom 1 mm na obeh priključkih ter je izvedena kot ravna spojka z dvema moškima priključkoma. Skupna dolžina znaša 34,5 mm, delovni tlak pa do 100 bar, zato je primerna za zanesljivo spajanje v hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Skupna dolžina (mm)
- 34.5 mm
- L1 - Razdalja priključkov (mm)
- 12.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 4 mm
- Povezava 1 - premer navoja
- M8
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 4 mm
- S1 - Povezava 1 - velikost šestkotnika (mm)
- 12 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 10 mm
- Serija
- 8LL 4LL
- Standard DIN
- DIN 2401
