Voss
Spojka 8LL R1/8 - Voss GEV8LLR18
Šifra SKU: 21816 MPN: GEV8LLR18
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
Opis izdelka

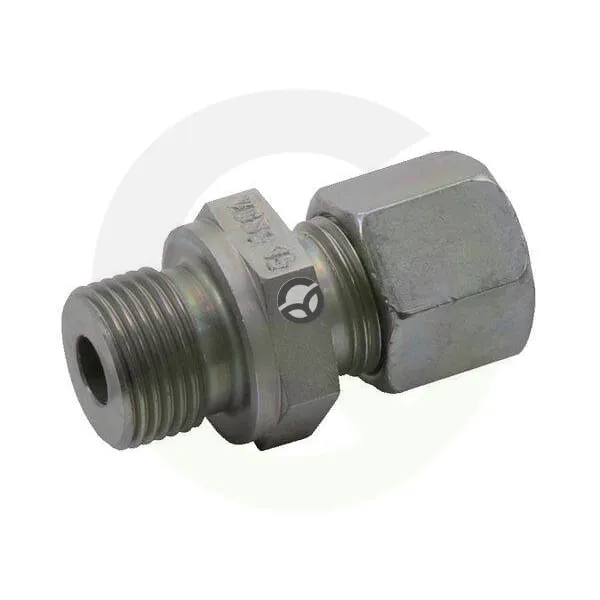

Ravna hidravlična spojka Voss serije 8LL je namenjena povezavi cevi premera 8 mm z navojnim priključkom R1/8. Na eni strani ima rezalni obroč, na drugi navojni priključek, zato je primerna za sestavo hidravličnih vodov v ravni izvedbi. Predviden delovni tlak je do 100 bar, za montažo pa sta pomembna tudi ključna mera 14 mm in 12 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 11 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (cola)
- 1/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 14 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 12 mm
- Serija
- 8LL
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
