Voss
Spojka 8S 1/4NPT - Voss GES8S14NPT
Šifra SKU: 21781 MPN: GES8S14NPT
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka

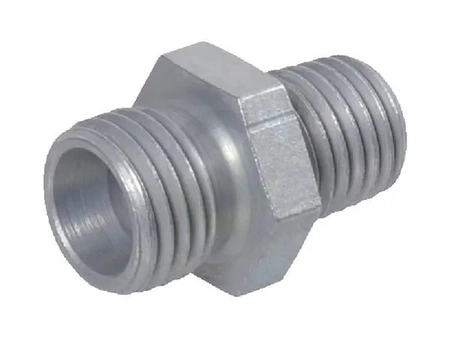

Ravna hidravlična spojka Voss je namenjena povezavi 8 mm cevi s pomočjo rezalnega obroča in moškega navoja 1/4 NPT. Gre za vijačno spojko serije S z ravno obliko in dvema priključkoma, primerna za hidravlične cevne povezave pri delovnem tlaku do 630 bar. Navoj ima dolžino 10,2 mm, za montažo pa sta predvidena ključa 19 mm in 17 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ASME standard
- B1.20.1-1983.
- Dolžina (mm)
- 35.1 mm
- K - Povezava 1 - dolžina navoja (mm)
- 10.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - navoji na colo
- 18
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- NPT
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
- Serija
- S
- Standard ANSI
- B1.20.1-1983.
- Standard DIN
- DIN 2353
