Voss

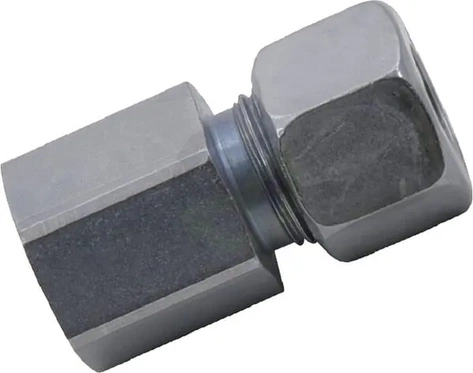

Spojka 8S M14 - Voss GAV8SM14
Šifra SKU: 21124 MPN: GAV8SM14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
Opis izdelka
Ravna hidravlična spojka 8S M14 z rezalnim obročem je namenjena povezavi 8 mm cevi z metričnim navojnim priključkom M14x1,5. Izvedba serije 8S omogoča uporabo v hidravličnih sistemih z delovnim tlakom do 630 bar. Spojka Voss je ravne izvedbe z dvema priključkoma, zato je primerna za čisto in kompaktno cevno povezavo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 8S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
