Voss
Spojka GES 6LL-M10-K - Voss GES6LLM10K
Šifra SKU: 21508 MPN: GES6LLM10K
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 20 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
Opis izdelka

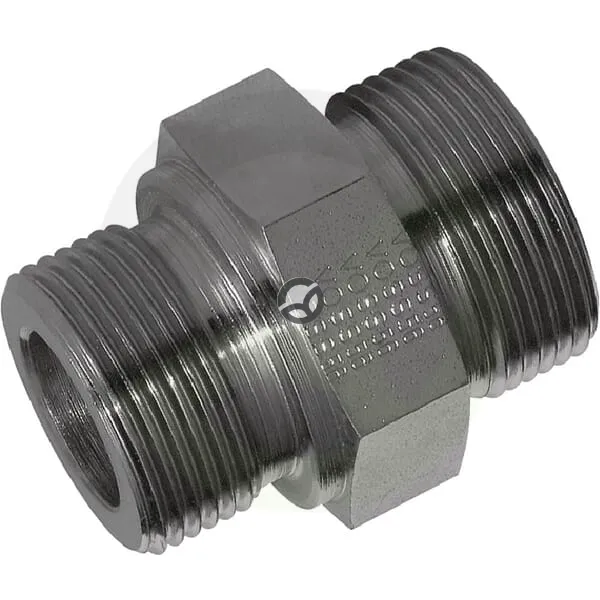

Ravna hidravlična spojka z zareznim obročem Voss GES 6LL-M10-K je namenjena povezovanju 6 mm cevi v hidravličnih sistemih z metričnim zunanjim navojem. Spada v serijo 6LL, ima priključek za cev premera 6 mm, dolžino navoja 8 mm in skupno dolžino 20 mm. Za montažo sta predvideni velikosti ključa 17 mm in 11 mm, maksimalni delovni tlak pa je 100 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 20 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 28 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M10
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSPT
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 17 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 11 mm
- Serija
- 6LL
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
