Voss

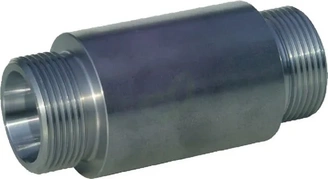

Spojka - Voss ESS10L
Šifra SKU: 19568 MPN: ESS10L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d2 - Zunanji premer (mm)
- 22 mm
- dy - Notranji premer (mm)
- 8 mm
- L2 - Dolžina (mm)
- 58 mm
Opis izdelka
Spojka ESS 10L je ravna hidravlična spojka z dvema priključkoma z rezalnim obročem za cev premera 10 mm. Obe povezavi imata metrični navoj s korakom 1,5 mm in moški priključek, zato je primerna za povezovanje hidravličnih cevi v ravni liniji. Izvedba serije 10L omogoča delovni tlak do 315 bar, skupna dolžina spojke pa je 72 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Premer cevi (mm)
- 10 mm
- d2 - Zunanji premer (mm)
- 22 mm
- dy - Notranji premer (mm)
- 8 mm
- L2 - Dolžina (mm)
- 58 mm
- lg - Skupna dolžina (mm)
- 72 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Serija
- 10L
Reference:
- Spletna referenca
- ESS10L
