Voss
Spojka - Voss WES6LLM10
Šifra SKU: 37316 MPN: WES6LLM10
Specifikacije
- ISO standard
- ISO 228
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 9.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 4.5 mm
Opis izdelka

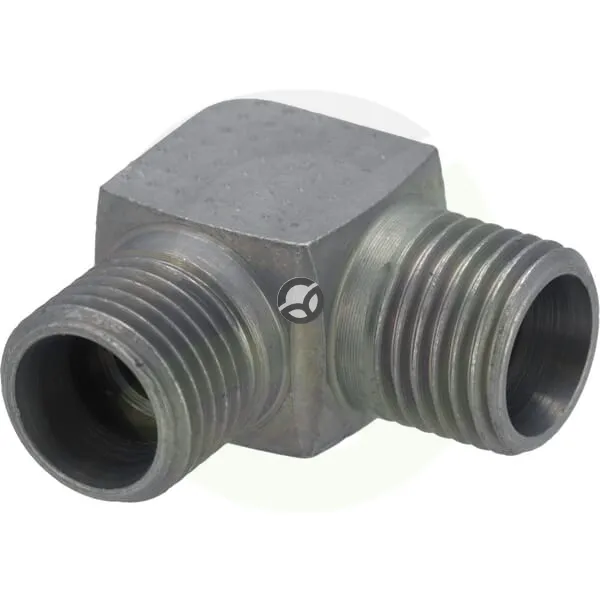

Spojka v kolenu 90° za hidravlične povezave omogoča priklop cevi 6 mm na metrični navoj M10x1. Izvedba serije 6LL je primerna za uporabo tam, kjer je potreben kotni priključek in malo prostora za vgradnjo. Spojka ima velikost ključa 11 mm na obeh priključnih straneh ter je namenjena delovnemu tlaku do 100 bar.
Prikaži vse →
Tehnične specifikacije
- ISO standard
- ISO 228
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 9.5 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 4.5 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M10
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 2 - korak navoja (mm)
- 1 mm
- Povezava 2 - premer navoja
- M10
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 4.5 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 11 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 11 mm
- Serija
- 6LL
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
