Voss
Spojka z reznim obročem 06L M12x1,5 - BSP 1/4" - moški - Voss GES6LR14
Šifra SKU: 21223 MPN: GES6LR14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M12
- Dolžina (mm)
- 28 mm
- ISO standard
- ISO 228
Opis izdelka

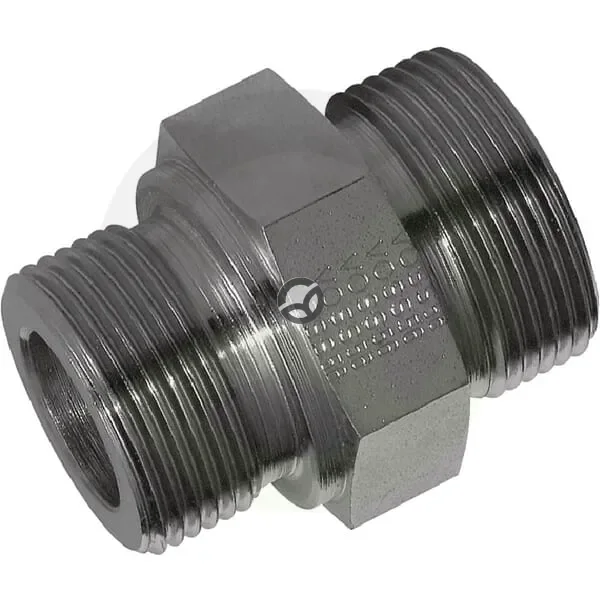

Ravna hidravlična spojka z zareznim obročem je namenjena povezovanju 6 mm cevi v hidravličnih sistemih. Izvedba serije L ima priključek M12x1,5 na strani reznega obroča in moški navoj BSP 1/4 na drugi strani. Spojka je dolga 28 mm in je primerna za delovni tlak do 400 bar, zato je uporabna pri zanesljivem spajanju cevnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M12
- Dolžina (mm)
- 28 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 9 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 18 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 14 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
