Voss

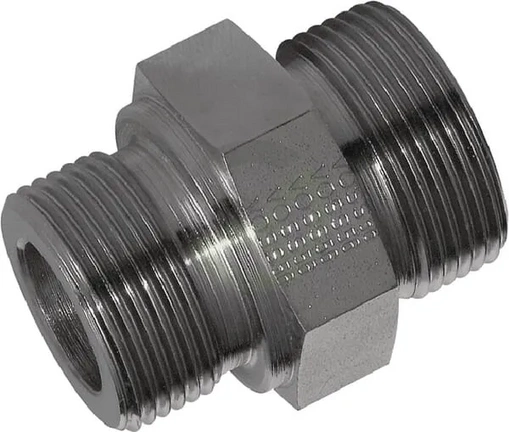

Spojka z reznim obročem 08S M16x1,5 - BSP 1/4" - moški - Voss GES8SR14
Šifra SKU: 21750 MPN: GES8SR14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M16
- Dolžina (mm)
- 34 mm
- ISO standard
- ISO 228
Opis izdelka
Ravna hidravlična spojka z reznim obročem je namenjena priklopu cevi premera 8 mm na zunanji navoj BSP 1/4". Izvedba serije S z navojem M16x1,5 in moškim priključkom omogoča zanesljivo povezavo v hidravličnih sistemih. Kompaktna spojka je dolga 34 mm in je predvidena za delovni tlak do 500 bar, zato je primerna za zahtevnejše tlačne povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M16
- Dolžina (mm)
- 34 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 5 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 18 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 8 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
