Voss

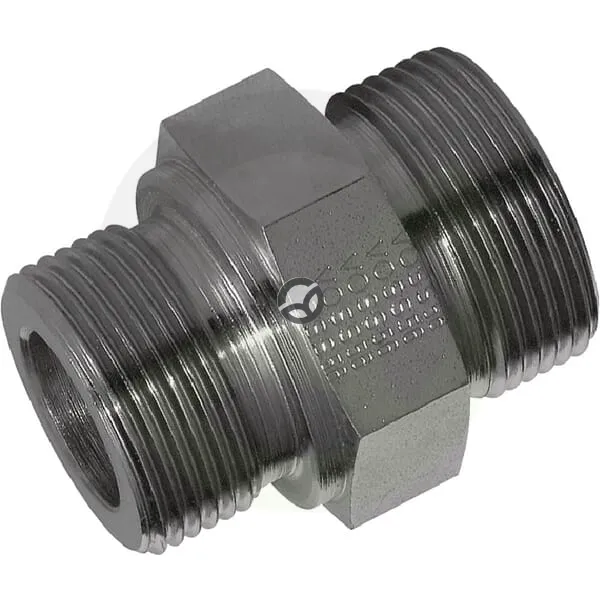

Spojka z reznim obročem 12S M20x1,5 - BSP 1/4" - moški - Voss GES12SR14
Šifra SKU: 21393 MPN: GES12SR14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M20
- Dolžina (mm)
- 36 mm
- ISO standard
- ISO 228
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem povezuje cev premera 12 mm z navojnim priključkom M20x1,5 in moškim navojem BSP 1/4". Namenjena je prehodu med cevjo in navojno povezavo v hidravličnih sistemih, kjer je pomemben zanesljiv in kompakten spoj. Spada v serijo S, ima delovni tlak do 400 bar, na priključkih pa sta navedeni tudi velikosti ključa 22 in 24 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M20
- Dolžina (mm)
- 36 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 5 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 18 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
