Voss

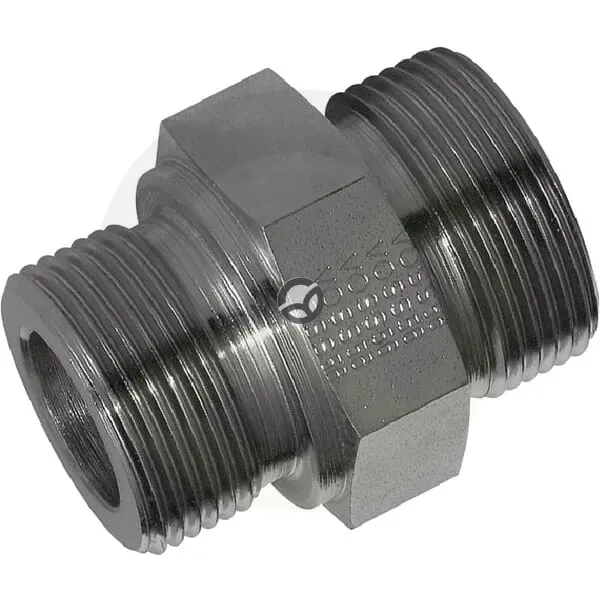

Spojka z reznim obročem 18L M26x1,5 - BSP 3/8" - moški - Voss GES18LR38
Šifra SKU: 21415 MPN: GES18LR38
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M26
- Dolžina (mm)
- 33.5 mm
- ISO standard
- ISO 228
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena povezavi cevi premera 18 mm z navojnim priključkom BSP 3/8 moški. Izvedba 18L serije L ima navoj M26x1,5, dolžino 33,5 mm in delovni tlak do 400 bar, zato je primerna za cevne povezave v hidravličnih sistemih. Kompaktna oblika olajša vgradnjo tam, kjer je prostora manj.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 1.5 mm
- d2 - Povezava 1 - premer navoja
- M26
- Dolžina (mm)
- 33.5 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 14 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 9 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 18 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 22 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 3/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 18 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 32 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
