Voss

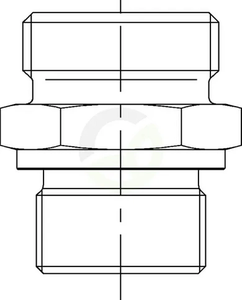

Spojka z reznim obročem 22L M30x2,0 - BSP 1" - moški - Voss GES22LR1
Šifra SKU: 21502 MPN: GES22LR1
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M30
- Dolžina (mm)
- 43 mm
- ISO standard
- ISO 228
Opis izdelka
Spojka z rezalnim obročem je ravni hidravlični priključek za povezavo cevi premera 22 mm z moškim navojem BSP 1. Izvedba 22L z navojem M30x2,0 je namenjena zanesljivi sestavi hidravličnih cevi in cevnih vodov, kjer je pomembna kompaktna ravna povezava. Telo je dolgo 43 mm, maks. delovni tlak pa je 200 bar, zato je primerna za zahtevnejše hidravlične sisteme.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M30
- Dolžina (mm)
- 43 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Maks. delovni pritisk (bar)
- 200 BAR
- Notranji premer (mm)
- 19 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 39 mm
- Povezava 2 - navoji na colo
- 11
- Povezava 2 - premer (cola)
- 1 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
