Voss

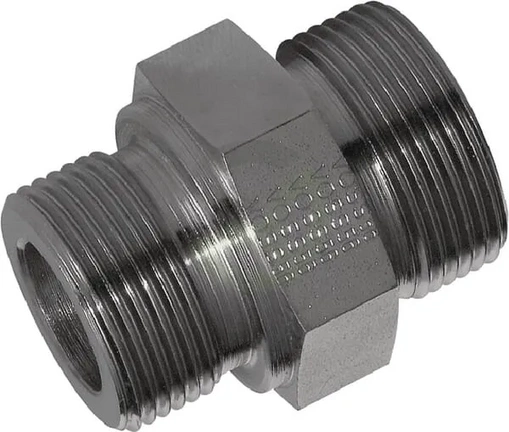

Spojka z reznim obročem 22L M30x2,0 - BSP 3/4" - moški - Voss GES22LR34
Šifra SKU: 21308 MPN: GES22LR34
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M30
- Dolžina (mm)
- 40 mm
- ISO standard
- ISO 228
Opis izdelka
Ravna hidravlična spojka z rezalnim obročem je namenjena povezavi cevi premera 22 mm v hidravličnih sistemih. Na eni strani ima priključek 22L z navojem M30x2,0 in moškim zaključkom, na drugi strani pa BSP 3/4" moški navoj. Spojka serije L je dolga 40 mm in je primerna za delovni tlak do 200 bar, zato omogoča kompaktno in zanesljivo povezavo v cevnih vodih.
Prikaži vse →

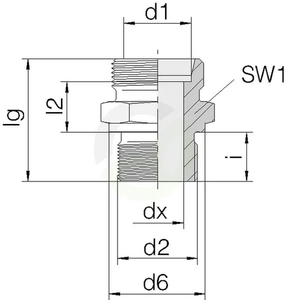

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M30
- Dolžina (mm)
- 40 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33 mm
- Maks. delovni pritisk (bar)
- 200 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 32 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
