Voss

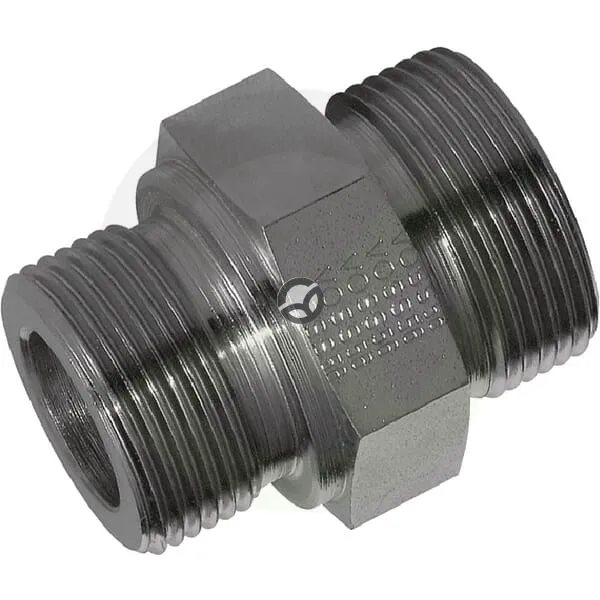

Spojka z reznim obročem 28L M36x2,0 - BSP 3/4" - moški - Voss GES28LR34
Šifra SKU: 21559 MPN: GES28LR34
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M36
- Dolžina (mm)
- 41 mm
- ISO standard
- ISO 228
Opis izdelka
Ravna hidravlična spojka z reznim obročem je namenjena povezovanju cevnih vodov v hidravličnih sistemih. Ima priključek 28L za cev premera 28 mm in moški navoj M36x2,0 na eni strani ter moški BSP 3/4" navoj na drugi. Izvedba serije L je primerna za kompaktne hidravlične povezave, maksimalni delovni tlak pa znaša 200 bar. Zasnovana je za zanesljiv spoj cevi in navojnih komponent.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- d2 - Povezava 1 - premer navoja
- M36
- Dolžina (mm)
- 41 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 16 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 17.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 34 mm
- Maks. delovni pritisk (bar)
- 200 BAR
- Notranji premer (mm)
- 18 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 28 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 32 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Premer cevi (mm)
- 28 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 41 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
