Stranska podloga 1/2 - Eurofluid ES5A12L
Šifra SKU: 19517 MPN: ES5A12L
Specifikacije
- Maks. delovni pritisk (bar)
- 270 BAR
- Maks. hitrost pretoka (l/min)
- 60 l/min
- Maks. tlak (bar)
- 310 BAR
- Material
- Lito železo GG25
- Položaj priključkov
- Stran
Opis izdelka

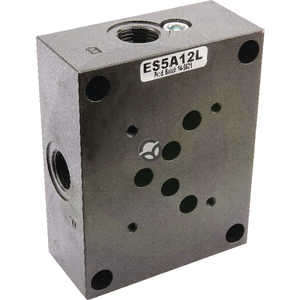

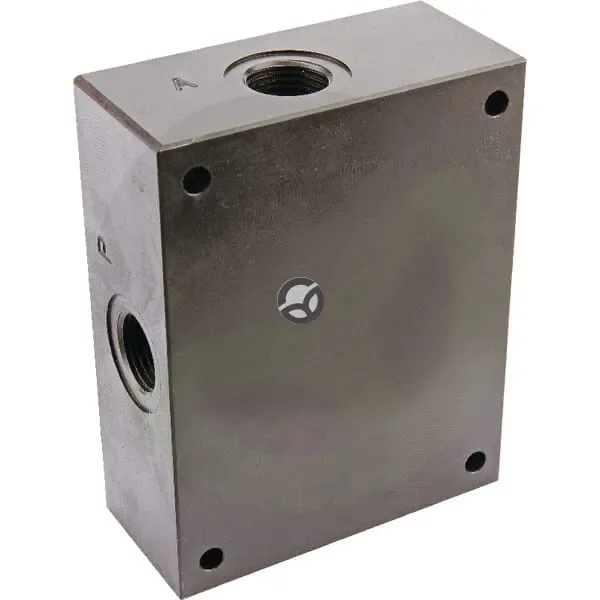

Stranska podloga za hidravlične regulacijske oziroma Cetop ventile NG 10 / Cetop 05 je namenjena bočnemu priklopu v hidravličnem sistemu. Izdelana je iz litega železa GG25, ima izhodni priključek z navojem 1/2 palca in položaj priključkov na strani. Mere podloge so 105 x 45 x 125 mm, razdalja med montažnima luknjama je 45 mm, največji pretok pa 60 l/min. Primerna je za delovni tlak do 270 bar oziroma največ 310 bar.
Prikaži vse →
Tehnične specifikacije
- Maks. delovni pritisk (bar)
- 270 BAR
- Maks. hitrost pretoka (l/min)
- 60 l/min
- Maks. tlak (bar)
- 310 BAR
- Material
- Lito železo GG25
- Položaj priključkov
- Stran
- Premer navoja izhodnega priključka
- 1/2 Inch
- Premer priključka (cola)
- 1/2 Inch

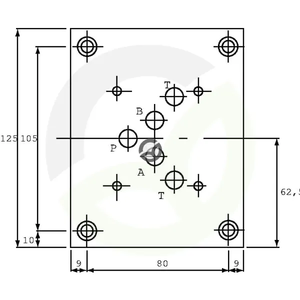

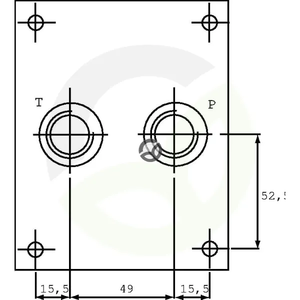

- Razdalja med montažnimi luknjami in središčem - širina (mm)
- 45 mm
- Razdalja med stranjo in delovnim priključkom (mm)
- 62.5 mm
- Razdalja od dna do sredinske povezave (mm)
- 34 mm
- Razdalja od sredine do sredine povezave (mm)
- 80 mm
- Razdalja od vgradne luknje do stranske povezave (mm)
- 9.5 mm
- Skupna dolžina (mm)
- 105 mm
- Skupna širina (mm)
- 45 mm
- Skupna višina (mm)
- 125 mm
