Voss

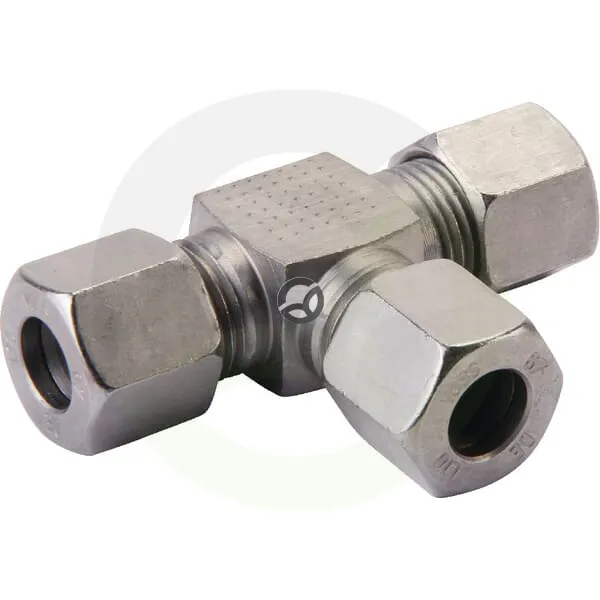

T-spojka 12-12-10L - Voss TV121210L
Šifra SKU: 34679 MPN: TV121210L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 1 - premer (mm)
- 12 mm
- D2 - Povezava 2 - premer (mm)
- 10 mm
- D3 - Povezava 3 - premer (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 31.5 mm
Opis izdelka
T-spojka z rezalnim obročem je hidravlični priključek za razvejanje cevovoda v tri smeri. Izvedba 12-12-10L ima tri ženske priključke za cevi premera 12 mm, 12 mm in 10 mm ter spada v serijo L. Namenjena je sestavi hidravličnih vodov z delovnim tlakom do 400 bar. Na eni povezavi je velikost ključa 19 mm, kar olajša privijanje pri montaži.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- D1 - Povezava 1 - premer (mm)
- 12 mm
- D2 - Povezava 2 - premer (mm)
- 10 mm
- D3 - Povezava 3 - premer (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 31.5 mm
- L3 - Povezava 2 - razdalja od sredine do konca (mm)
- 31.5 mm
- L5 - Povezava 3 - razdalja od sredine do konca (mm)
- 32 mm
- L6 - Razdalja med središčem in vstavkom priključka (mm)
- 17 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- T komad - 3 priključki
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Premer cevi (mm)
- 10 mm
- Serija
- L
- Standard DIN
- DIN 2353
- SW2 - Povezava 1 - velikost ključa (mm)
- 19 mm
