Voss

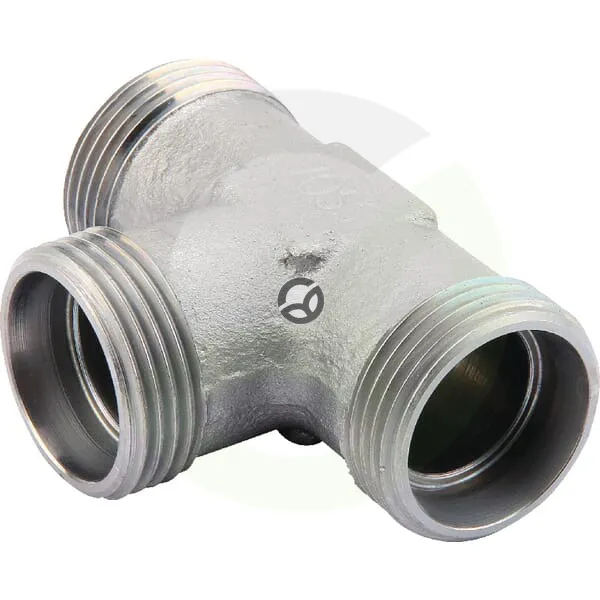

T-spojka 22L - Voss TS22L
Šifra SKU: 34758 MPN: TS22L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 19 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
Opis izdelka
T-spojka za hidravlične vode je T-komad s tremi moškimi metričnimi navojnimi priključki, namenjen razvodu ali združevanju linij. Primerna je za cev premera 22 mm, notranji premer znaša 19 mm, serija pa je L. Ohišje je visoko 27 mm, skupna dolžina je 70 mm, za lažje privijanje pa je predvidena velikost ključa 36 mm. Maksimalni delovni tlak je 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Maks. delovni pritisk (bar)
- 250 BAR
- Notranji premer (mm)
- 19 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 27.5 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - dolžina (mm)
- 27.5 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer (mm)
- 22 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Navoj
- Povezava 3 - tip moški/ženska
- Moški
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 22 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- L
- Skupna dolžina (mm)
- 70 mm
- Standard DIN
- DIN 2353, DIN 2401
- Višina ohišja (mm)
- 27 mm
