Voss
T-spojka 4LL - Voss TV4LL
Šifra SKU: 34653 MPN: TV4LL
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- T komad - 3 priključki
Opis izdelka

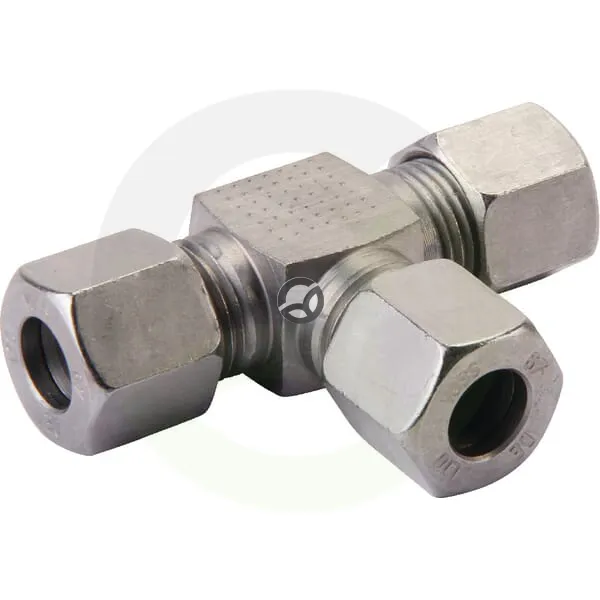

T-spojka 4LL je hidravlična spojka v obliki T komada s tremi priključki za cevi premera 4 mm. Izvedba z zareznim obročem omogoča zanesljivo spajanje hidravličnih vodov, serija 4LL pa je primerna za sistemske povezave pri delovnem tlaku do 100 bar. Priključki so moški, za privijanje pa sta navedeni velikosti ključa 9 mm in 10 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 11 mm
- Maks. delovni pritisk (bar)
- 100 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 4 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - premer (mm)
- 4 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 3 - premer (mm)
- 4 mm
- Povezava 3 - razdalja od sredine do konca (mm)
- 21 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Moški
- S1 - Povezava 1 - velikost ključa (mm)
- 9 mm
- S2 - Povezava 3 - velikost ključa (mm)
- 10 mm
- Serija
- 4LL
- Standard DIN
- DIN 2353, DIN 2401
