Di Natale-Bertelli

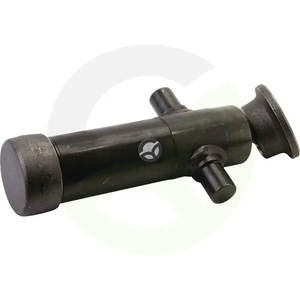

Teleskopski bat - Di Natale-Bertelli TC2020
Šifra SKU: 34080 MPN: TC2020
Specifikacije
- C - Premer stranske gredi (mm)
- 35 mm
- C1 - Razdalja med oljnim priključkom in koncem palice (mm)
- 140 mm
- D - Zunanji premer (mm)
- 80.5 mm
- Dolžina priključka za olje (mm)
- 40 mm
- F - Razdalja med pritrdilno odprtino in vrtljivim krakom (mm)
- 240 mm
Opis izdelka

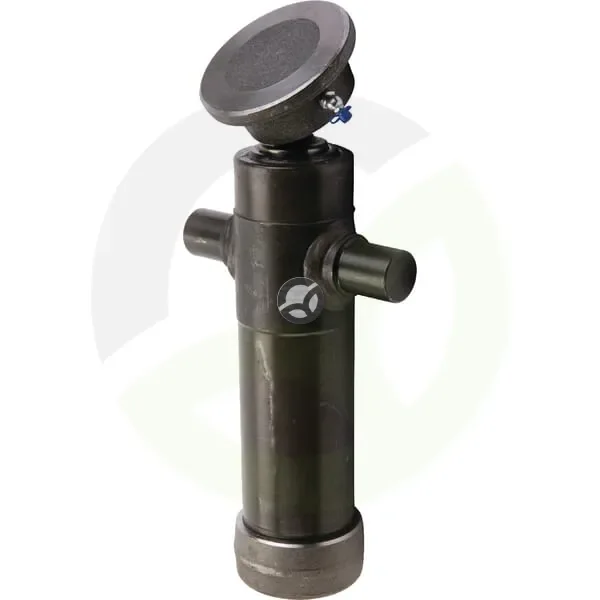

Teleskopski hidravlični bat z 2 stopnjama je namenjen teleskopskim dvižnim sistemom. Ima hod 455 mm, minimalno delovno dolžino 340 mm, zunanji premer 80,5 mm in delovni tlak do 180 bar. Stopnji imata premera 46 in 61 mm, največja kapaciteta je 5,2 t. Izdelan je iz jekla S355J2+N, s poliuretanskimi tesnili in metričnim navojem oljnega priključka. Pritrditvi sta izvedeni z držalom na strani cilindra in krogljico na strani palice.
Prikaži vse →
Tehnične specifikacije
- C - Premer stranske gredi (mm)
- 35 mm
- C1 - Razdalja med oljnim priključkom in koncem palice (mm)
- 140 mm
- D - Zunanji premer (mm)
- 80.5 mm
- Dolžina priključka za olje (mm)
- 40 mm
- F - Razdalja med pritrdilno odprtino in vrtljivim krakom (mm)
- 240 mm
- H - Premer montažne odprtine - priključek palice (mm)
- 45 mm
- Hod (mm)
- 455 mm
- I - Zunanji premer montažnega tulca (mm)
- 112 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- L - min. delovna dolžina (mm)
- 340 mm
- Maks. delovni pritisk (bar)
- 180 BAR
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 5.2 t
- Maks. kapaciteta - stopnja 7 (t)
- 5.2 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Premer montažne odprtine - priključek cilindra (mm)
- 40 mm
- Premer navoja oljnega priključka
- M18
- Prostornina olja (l)
- 1.1 L
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 2
- Stopnja 1 - premer (mm)
- 46 mm
- Stopnja 2 - premer (mm)
- 61 mm
- Tip navoja oljnega priključka
- Metrični
- Tip pritrditve - na strani cilindra
- Držalo
- Tip pritrditve - na strani palice
- Krogljica
- Trdota (HV)
- HV5/12=500/550
