Di Natale-Bertelli

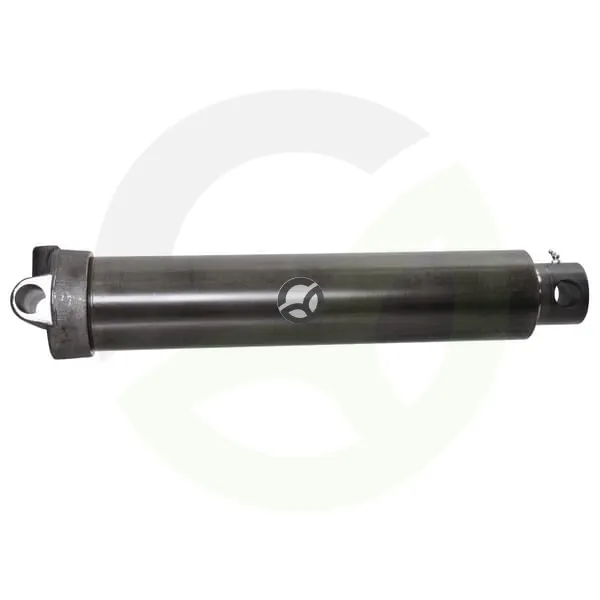

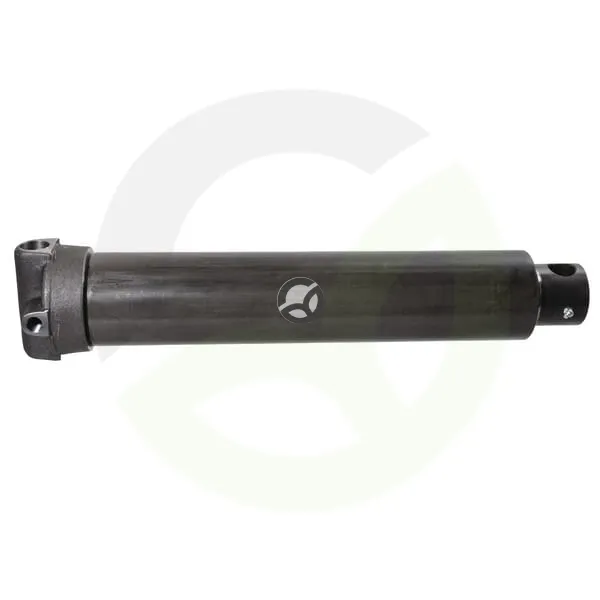

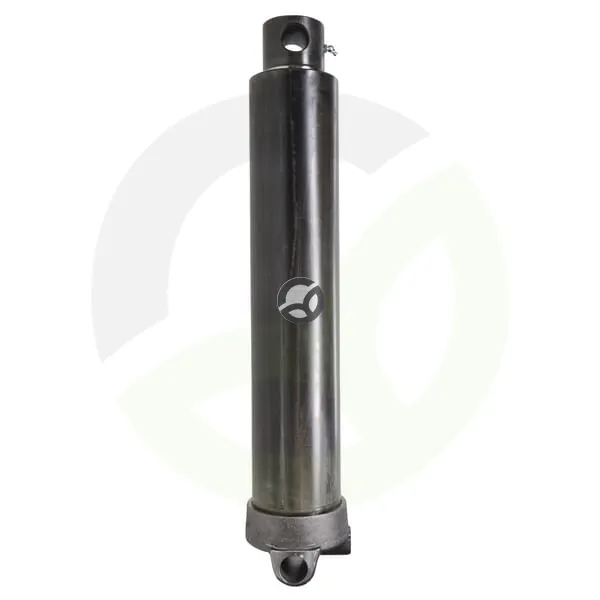

Teleskopski cilinder - 3-stopenjski - hod 1043 mm - Di Natale-Bertelli TC2636F
Šifra SKU: 34121 MPN: TC2636F
Specifikacije
- Dolžina priključka za olje (mm)
- 115 mm
- Hod (mm)
- 1043 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 5.2 t
Opis izdelka
Teleskopski hidravlični cilinder s tremi stopnjami je namenjen aplikacijam, kjer je potreben dolg hod 1043 mm pri kratki vgradni dolžini. Minimalna dolžina je 487 mm, priključka sta izvedena z izvrtino na strani cilindra in palice. Cilinder je izdelan iz jekla S355J2+N, ima poliuretanska tesnila, zunanji premer 44 mm in nazivno nosilnost do 8,1 t.
Prikaži vse →
Tehnične specifikacije
- Dolžina priključka za olje (mm)
- 115 mm
- Hod (mm)
- 1043 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 5.2 t
- Maks. kapaciteta - stopnja 3 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 7 (t)
- 8.1 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Min. dolžina (mm)
- 487 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 115 mm
- Premer navoja oljnega priključka
- M26
- Premer stranske gredi (mm)
- 31 mm
- Prostornina olja (l)
- 3.3 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 25 mm
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 3
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
- Zunanji premer (mm)
- 44 mm
