Di Natale-Bertelli

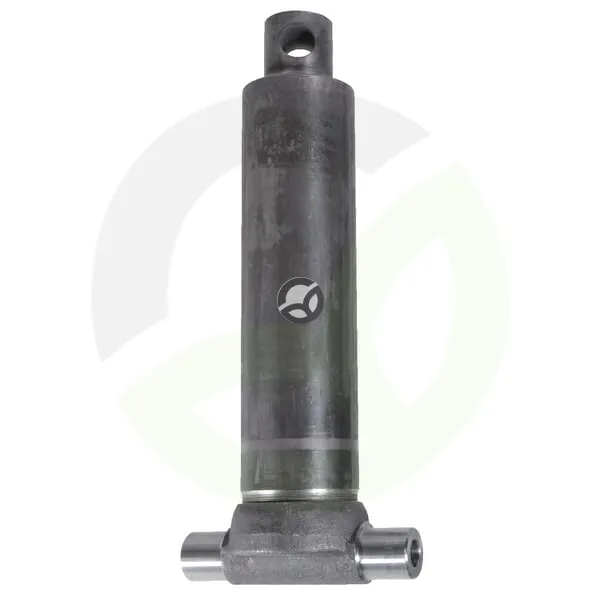

Teleskopski cilinder - 3-stopenjski - hod 1043 mm - Di Natale-Bertelli TC3535F
Šifra SKU: 34181 MPN: TC3535F
Specifikacije
- Hod (mm)
- 1043 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
Opis izdelka
Teleskopski hidravlični cilinder s 3 stopnjami in hodom 1043 mm je namenjen sistemom, kjer je potreben dolg iztegnjen pomik ob kratki minimalni dolžini 472 mm. Ima držalo na strani cilindra, izvrtino na strani palice s premerom 31 mm in oljni priključek s colskim navojem. Jekleno ohišje S355J2+N, poliuretanska tesnila in premeri stopenj 61, 76 in 91 mm zagotavljajo robustno izvedbo, pri tretji stopnji pa doseže do 11,7 t nosilnosti.
Prikaži vse →
Tehnične specifikacije
- Hod (mm)
- 1043 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
- Maks. kapaciteta - stopnja 7 (t)
- 11.7 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Min. dolžina (mm)
- 472 mm
- Min. razdalja montažnih lukenj (mm)
- 135 mm
- Navoj za montažo - povezava valj (cola)
- 1/2 Inch
- Premer montažne odprtine - na strani palice (mm)
- 31 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 45 mm
- Prostornina olja (l)
- 5 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 22 mm
- Razdalja med oljnim priključkom in koncem palice (mm)
- 447 mm
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 3
- Stopnja 1 - premer (mm)
- 61 mm
- Stopnja 2 - premer (mm)
- 76 mm
- Stopnja 3 - premer (mm)
- 91 mm
- Tip navoja oljnega priključka
- Colski
- Tip pritrditve - na strani cilindra
- Držalo
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
Reference:
- Spletna referenca
- TC3535F
