Di Natale-Bertelli

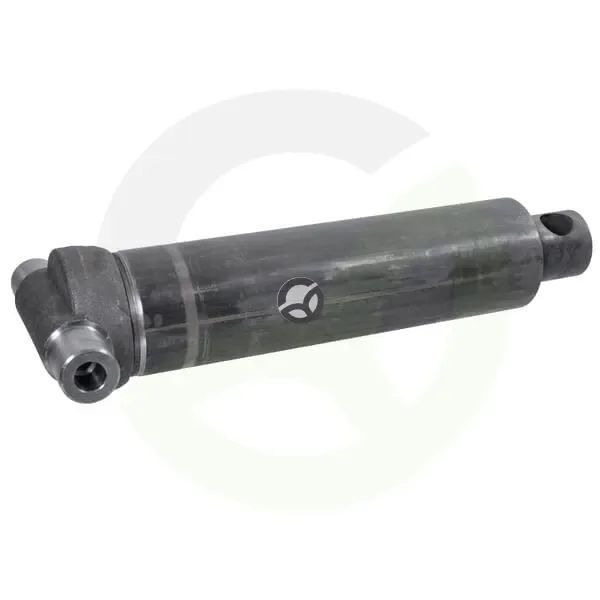

Teleskopski cilinder - 4-stopenjski - hod 1190 mm - Di Natale-Bertelli TC3545F
Šifra SKU: 34120 MPN: TC3545F
Specifikacije
- Hod (mm)
- 1190 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
Opis izdelka
Teleskopski hidravlični cilinder s 4-stopenjsko izvedbo in hodom 1190 mm je namenjen aplikacijam, kjer je potreben dolg izteg. Izdelan je iz jekla S355J2+N, ima poliuretanska tesnila in metrični oljni priključek s korakom navoja 1,5 mm. Pritrditev je na strani cilindra z držalom, na strani palice pa z izvrtino premera 31 mm. Premeri stopenj so 61, 76, 91 in 107 mm, prostornina olja pa znaša 7 l.
Prikaži vse →
Tehnične specifikacije
- Hod (mm)
- 1190 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
- Maks. kapaciteta - stopnja 4 (t)
- 16.1 t
- Maks. kapaciteta - stopnja 7 (t)
- 16.1 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Min. razdalja montažnih lukenj (mm)
- 150 mm
- Premer montažne odprtine - na strani palice (mm)
- 31 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 45 mm
- Premer navoja oljnega priključka
- M18
- Prostornina olja (l)
- 7 L
- Razdalja med oljnim priključkom in koncem palice (mm)
- 427 mm
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 4
- Stopnja 1 - premer (mm)
- 61 mm
- Stopnja 2 - premer (mm)
- 76 mm
- Stopnja 3 - premer (mm)
- 91 mm
- Stopnja 4 - premer (mm)
- 107 mm
- Tip navoja oljnega priključka
- Metrični
- Tip pritrditve - na strani cilindra
- Držalo
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
Reference:
- Spletna referenca
- TC3545F
