Di Natale-Bertelli

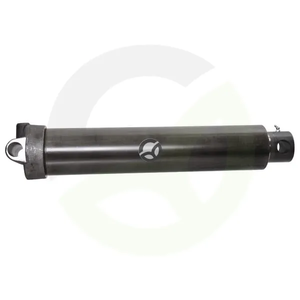

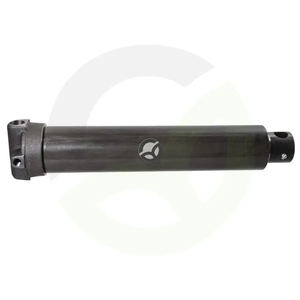

Teleskopski cilinder - 4-stopenjski - hod 1510 mm - Di Natale-Bertelli TC3647F
Šifra SKU: 34106 MPN: TC3647F
Specifikacije
- Dolžina priključka za olje (mm)
- 150 mm
- Hod (mm)
- 1510 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
Opis izdelka

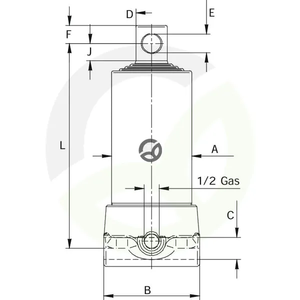

4-stopenjski hidravlični teleskopski cilinder je namenjen za dvige in pogone, kjer je potreben dolg hod v razmeroma kratki vgradni dolžini. Ima hod 1510 mm, najmanjšo dolžino 523 mm, zunanji premer 59 mm in premer palice 36 mm. Ohišje je iz jekla S355J2+N, tesnila pa iz poliuretana. Pritrditev je izvedena z izvrtinama na strani cilindra in palice, priključek za olje pa je dolg 150 mm. Največja hitrost bata je 0,5 m/s, prostornina olja pa 8,8 l.
Prikaži vse →
Tehnične specifikacije
- Dolžina priključka za olje (mm)
- 150 mm
- Hod (mm)
- 1510 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
- Maks. kapaciteta - stopnja 4 (t)
- 16.1 t
- Maks. kapaciteta - stopnja 7 (t)
- 16.1 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Min. dolžina (mm)
- 523 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 150 mm
- Premer navoja oljnega priključka
- M36
- Premer stranske gredi (mm)
- 36 mm
- Prostornina olja (l)
- 8.8 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 30 mm
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 4
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
- Zunanji premer (mm)
- 59 mm
Reference:
- Spletna referenca
- TC3647F
