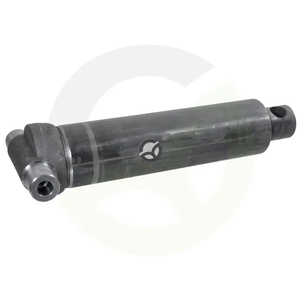

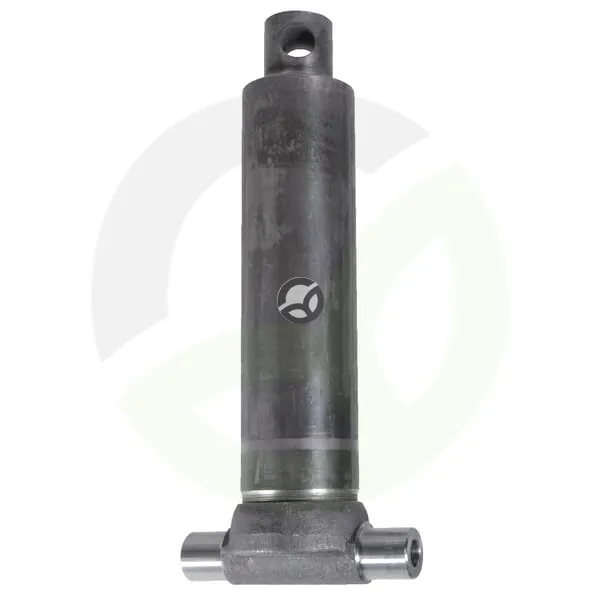

Teleskopski cilinder - 4-stopenjski - hod 1990 mm - Di Natale-Bertelli TC3549F
Šifra SKU: 34107 MPN: TC3549F
Specifikacije
- Hod (mm)
- 1990 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
Opis izdelka
Teleskopski hidravlični cilinder s 4 stopnjami in 1990 mm hoda je primeren za vgradnjo v hidravlične sisteme, kjer je potreben velik izteg pri krajši vgradni dolžini. Izdelan je iz jekla S355J2+N, ima poliuretanska tesnila in colski navoj oljnega priključka. Pritrditev je izvedena z držalom na strani cilindra in izvrtino na strani palice, minimalna dolžina pa znaša 627 mm. Stopnje imajo premer 61, 76, 91 in 107 mm.
Prikaži vse →
Tehnične specifikacije
- Hod (mm)
- 1990 mm
- Kategorija uporabe
- Teleskopski
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
- Maks. kapaciteta - stopnja 4 (t)
- 16.1 t
- Maks. kapaciteta - stopnja 7 (t)
- 16.1 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan
- Min. dolžina (mm)
- 627 mm
- Min. razdalja montažnih lukenj (mm)
- 150 mm
- Navoj za montažo - povezava valj (cola)
- 1/2 Inch
- Premer montažne odprtine - na strani palice (mm)
- 31 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 45 mm
- Prostornina olja (l)
- 11 L
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 4
- Stopnja 1 - premer (mm)
- 61 mm
- Stopnja 2 - premer (mm)
- 76 mm
- Stopnja 3 - premer (mm)
- 91 mm
- Stopnja 4 - premer (mm)
- 107 mm
- Tip navoja oljnega priključka
- Colski
- Tip pritrditve - na strani cilindra
- Držalo
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
