Di Natale-Bertelli
Teleskopski cilinder - 5-stopenjski - hod 2480 mm - Di Natale-Bertelli TC3556F
Šifra SKU: 34097 MPN: TC3556F
Specifikacije
- Hod (mm)
- 2480 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
Opis izdelka
Teleskopski hidravlični cilinder s petimi stopnjami in hodom 2480 mm je primeren za aplikacije, kjer je potreben velik izteg pri razmeroma kompaktni vgradnji. Izdelan je iz jekla S355J2+N, tesnila pa so iz poliuretana. Na strani cilindra ima držalo, na strani palice izvrtino, oljni priključek je z metričnim navojem in korakom 1,5 mm. Premeri stopenj segajo od 61 do 126 mm, največja kapaciteta pa do 22,4 t.
Prikaži vse →
Tehnične specifikacije
- Hod (mm)
- 2480 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- Maks. hitrost bata (m/s)
- 0.5 m/s
- Maks. kapaciteta - stopnja 2 (t)
- 8.1 t
- Maks. kapaciteta - stopnja 3 (t)
- 11.7 t
- Maks. kapaciteta - stopnja 4 (t)
- 16.1 t
- Maks. kapaciteta - stopnja 5 (t)
- 22.4 t
- Maks. kapaciteta - stopnja 7 (t)
- 22.4 t
- Material cilindra
- Jeklo S355J2+N
- Material tesnila
- Poliuretan

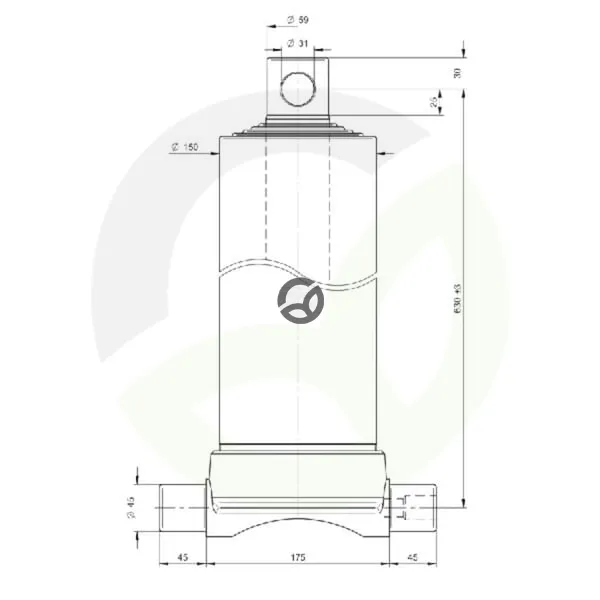

- Min. razdalja montažnih lukenj (mm)
- 175 mm
- Premer montažne odprtine - na strani palice (mm)
- 31 mm
- Premer montažne odprtine - priključek cilindra (mm)
- 45 mm
- Premer navoja oljnega priključka
- M18
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 630 mm
- Razdalja od sredine montažne luknje do konca cilindra (mm)
- 630 mm
- Razpon površinske trdote (µm)
- 0.05-0.15 µm
- Standard DIN
- DIN 1629
- Število stopenj
- 5
- Stopnja 1 - premer (mm)
- 61 mm
- Stopnja 2 - premer (mm)
- 76 mm
- Stopnja 3 - premer (mm)
- 91 mm
- Stopnja 4 - premer (mm)
- 107 mm
- Stopnja 5 - premer (mm)
- 126 mm
- Tip navoja oljnega priključka
- Metrični
- Tip pritrditve - na strani cilindra
- Držalo
- Tip pritrditve - na strani palice
- Izvrtina
- Trdota (HV)
- HV5/12=500/550
Reference:
- Spletna referenca
- TC3556F
