Weber

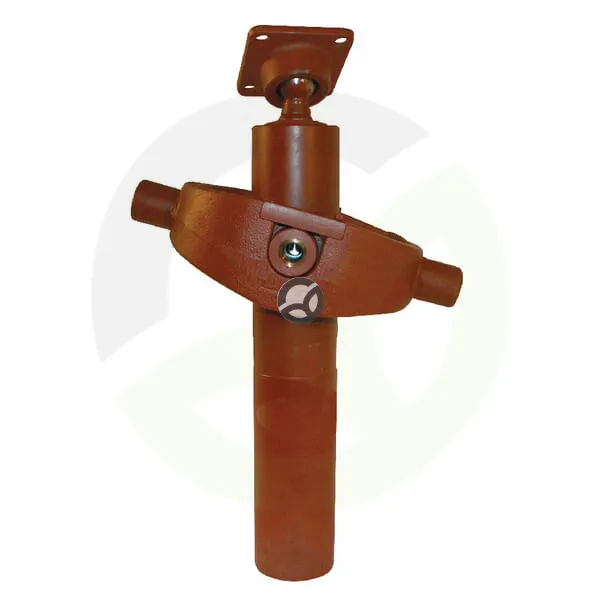

Teleskopski cilinder 5T 3-stopenjski - Weber TC4510WEB
Šifra SKU: 34041 MPN: TC4510WEB
Specifikacije
- B, E - Premer stranske gredi (mm)
- 127 mm
- C - min. Razdalja montažnih odprtin (mm)
- 170 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 503 mm
- G - Premer izstopnega priključka (mm)
- 95 mm
- Hod (mm)
- 1000 mm
Opis izdelka
Teleskopski hidravlični cilinder Weber TC4510WEB je 3-stopenjski cilinder s hodom 1000 mm, namenjen za uporabo v hidravličnih sistemih. Ima prostornino olja 3,6 l, metrični navoj oljnega priključka s korakom 1,5 mm in izstopni priključek premera 95 mm. Za vgradnjo so pomembni tudi montažni podatki, kot sta premer kroga montažnih lukenj 100 mm in minimalna razdalja montažnih odprtin 170 mm.
Prikaži vse →
Tehnične specifikacije
- B, E - Premer stranske gredi (mm)
- 127 mm
- C - min. Razdalja montažnih odprtin (mm)
- 170 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 503 mm
- G - Premer izstopnega priključka (mm)
- 95 mm
- Hod (mm)
- 1000 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- L - Premer navoja oljnega priključka
- M16
- Maks. delovni pritisk (bar)
- 5 BAR
- Premer kroga montažnih lukenj (mm)
- 100 mm
- Prostornina olja (l)
- 3.6 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 503 mm
- Število stopenj
- 3
- T - Zunanji premer montažnega tulca (mm)
- 40 mm
- Tip navoja oljnega priključka
- Metrični
Reference:
- Spletna referenca
- TC4510WEB
