Weber

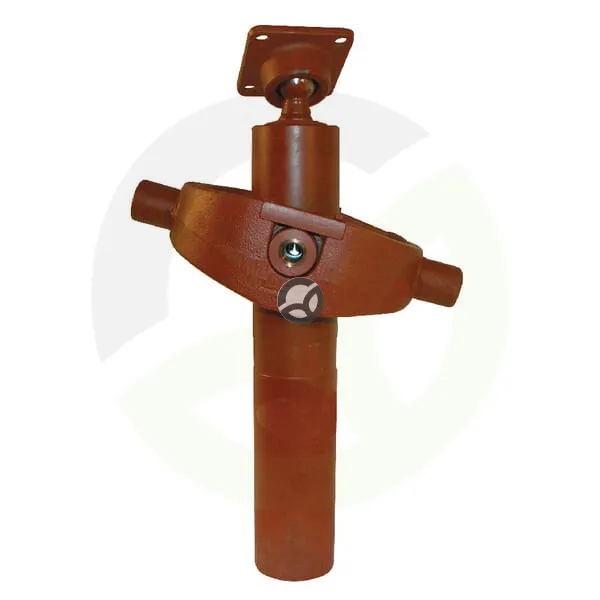

Teleskopski cilinder 8T 3-stopenjski - Weber TC6014
Šifra SKU: 34113 MPN: TC6014
Specifikacije
- B, E - Premer stranske gredi (mm)
- 141 mm
- C - min. Razdalja montažnih odprtin (mm)
- 180 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 641 mm
- G - Premer izstopnega priključka (mm)
- 110 mm
- Hod (mm)
- 1400 mm
Opis izdelka
Teleskopski hidravlični cilinder Weber TC6014 je 3-stopenjski cilinder z nosilnostjo 8T in hodom 1400 mm. Namenjen je vgradnji v hidravlične sisteme, kjer je potreben daljši izteg pri kompaktni osnovni dolžini. Ima maks. delovni pritisk 7 bar, prostornino olja 7,4 l ter metrični navoj oljnih priključkov s korakom 1,5 mm. Za montažo so podani premer kroga montažnih lukenj 125 mm, najmanjša razdalja montažnih odprtin 180 mm in zunanji premer montažnega tulca 40 mm.
Prikaži vse →
Tehnične specifikacije
- B, E - Premer stranske gredi (mm)
- 141 mm
- C - min. Razdalja montažnih odprtin (mm)
- 180 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 641 mm
- G - Premer izstopnega priključka (mm)
- 110 mm
- Hod (mm)
- 1400 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- L - Premer navoja oljnega priključka
- M16
- Maks. delovni pritisk (bar)
- 7 BAR
- Premer kroga montažnih lukenj (mm)
- 125 mm
- Prostornina olja (l)
- 7.4 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 641 mm
- Število stopenj
- 3
- T - Zunanji premer montažnega tulca (mm)
- 40 mm
- Tip navoja oljnega priključka
- Metrični
