Weber

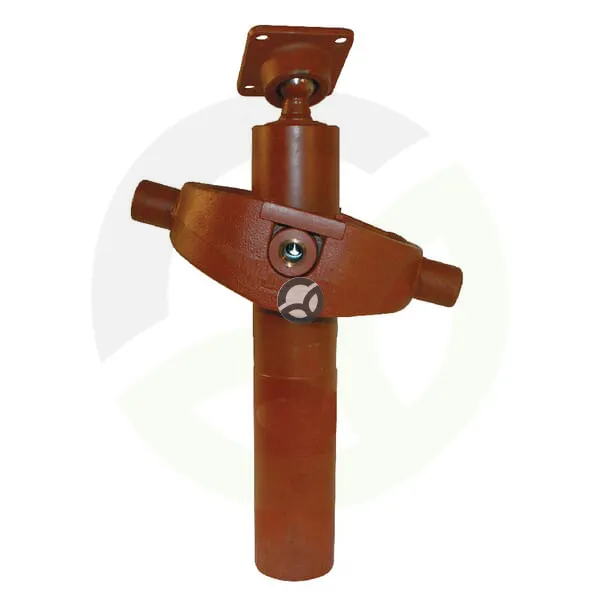

Teleskopski cilinder 8T 3-stopenjski - Weber TC7514WEB
Šifra SKU: 34027 MPN: TC7514WEB
Specifikacije
- B, E - Premer stranske gredi (mm)
- 155 mm
- C - min. Razdalja montažnih odprtin (mm)
- 180 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 641 mm
- G - Premer izstopnega priključka (mm)
- 125 mm
- Hod (mm)
- 1400 mm
Opis izdelka
Teleskopski hidravlični cilinder Weber TC7514WEB je 3-stopenjski cilinder za pomik in dvigovanje, kjer je potreben dolg hod v kompaktni izvedbi. Ima hod 1400 mm, prostornino olja 11,9 l in največji delovni tlak 8 bar. Oljni priključek je metričen s korakom 1,5 mm, zunanji premer montažnega tulca pa je 40 mm. Zaradi teleskopske zasnove omogoča večjo iztegljivost ob manjšem osnovnem prostoru.
Prikaži vse →
Tehnične specifikacije
- B, E - Premer stranske gredi (mm)
- 155 mm
- C - min. Razdalja montažnih odprtin (mm)
- 180 mm
- F - Razdalja med središčem montažne luknje in koncem cilindra (mm)
- 641 mm
- G - Premer izstopnega priključka (mm)
- 125 mm
- Hod (mm)
- 1400 mm
- Kategorija uporabe
- Teleskopski
- Korak navoja oljnih priključkov (mm)
- 1.5 mm
- L - Premer navoja oljnega priključka
- M16
- Maks. delovni pritisk (bar)
- 8 BAR
- Premer kroga montažnih lukenj (mm)
- 125 mm
- Prostornina olja (l)
- 11.9 L
- Razdalja med montažno odprtino in vrtljivo pipo (mm)
- 641 mm
- Število stopenj
- 3
- T - Zunanji premer montažnega tulca (mm)
- 40 mm
- Tip navoja oljnega priključka
- Metrični
