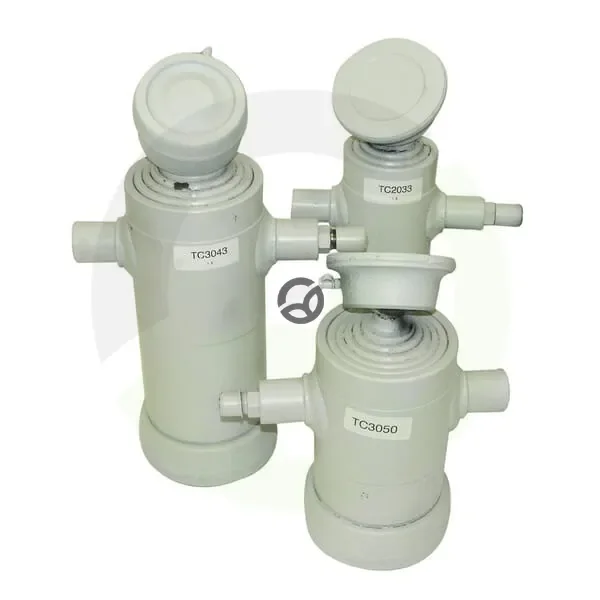

Teleskopski cilinder s kroglično glavo - Di Natale-Bertelli TC3041

A - min. razdalja montažnih lukenj (mm)

150 mm

C - Premer stranske gredi (mm)

40 mm

C1 - Razdalja med oljnim priključkom in koncem palice (mm)

157 mm

D - Zunanji premer (mm)

124 mm

Dolžina priključka za olje (mm)

40 mm

F - Razdalja med pritrdilno odprtino in vrtljivim krakom (mm)

185 mm

H - Premer montažne odprtine - priključek palice (mm)

55 mm

Hod (mm)

670 mm

I - Zunanji premer montažnega tulca (mm)

95 mm

Kategorija uporabe

Teleskopski

Korak navoja oljnih priključkov (mm)

1.5 mm

L - min. delovna dolžina (mm)

342 mm

Maks. delovni pritisk (bar)

180 BAR

Maks. hitrost bata (m/s)

0.5 m/s

Maks. kapaciteta - stopnja 2 (t)

8.1 t

Maks. kapaciteta - stopnja 3 (t)

11.7 t

Maks. kapaciteta - stopnja 4 (t)

16.1 t

Maks. kapaciteta - stopnja 7 (t)

16.1 t

Material cilindra

Jeklo S355J2+N

Material tesnila

Poliuretan

Nosilnost (t)

10 t

Premer montažne odprtine - priključek cilindra (mm)

40 mm

Premer navoja oljnega priključka

M18

Prostornina olja (l)

4 L

Razpon površinske trdote (µm)

0.05-0.15 µm

Standard DIN

DIN 1629

Število stopenj

4

Stopnja 1 - premer (mm)

61 mm

Stopnja 2 - premer (mm)

76 mm

Stopnja 3 - premer (mm)

91 mm

Stopnja 4 - premer (mm)

107 mm

Tip navoja oljnega priključka

Metrični

Tip pritrditve - na strani cilindra

Držalo

Tip pritrditve - na strani palice

Krogljica

Trdota (HV)

HV5/12=500/550

Reference:

Spletna referenca

TC3041
