Voss
Votla spojka 10L M14 - Voss RSWS10LM14WD
Šifra SKU: 30627 MPN: RSWS10LM14WD
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Kovina, Sintetični elastomer
Opis izdelka

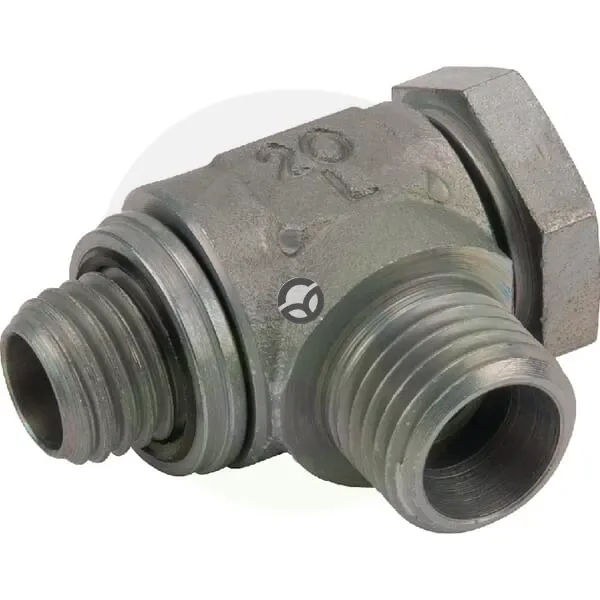

Votla hidravlična spojka je 90° koleno za priklop cevi premera 10 mm z metrskim navojem M14x1,5. Na eni strani ima votli vijak z dolžino navoja 12 mm, na drugi pa priključek z rezalnim obročem in ključem 19 mm. Zasnovana je za hidravlične povezave, kjer je pomemben kompakten priklop pri delovnem tlaku do 500 bar. Tesnjenje zagotavljata kovina in sintetični elastomer.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Kovina, Sintetični elastomer
- Notranji premer (mm)
- 5 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - razdalja od sredine do konca (mm)
- 30.5 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 18.9 mm
- Povezava 2 - dolžina (mm)
- 27 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 10 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- LL L S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
