Voss
Votla spojka 10L R1/4 - Voss RSWS10LR14WD
Šifra SKU: 30447 MPN: RSWS10LR14WD
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 10 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka

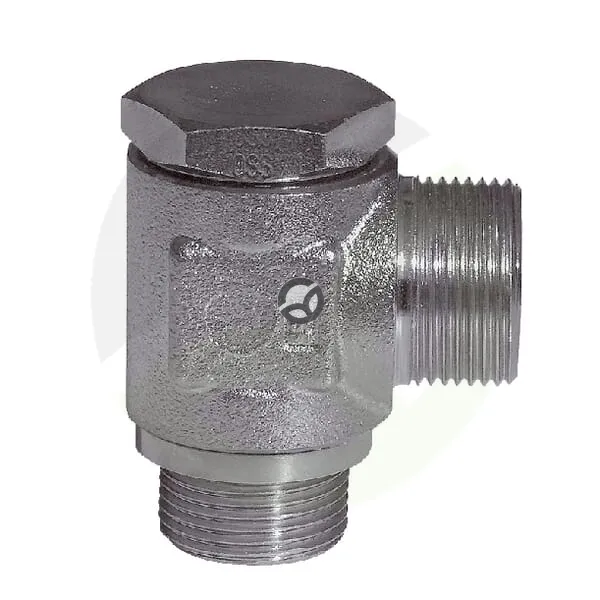

Votla hidravlična spojka v izvedbi koleno 90° je namenjena povezavi 10 mm cevi s priključkom R1/4. Na eni strani ima priključek z zareznim obročem za cev premera 10 mm, na drugi pa moški navoj R1/4. Spojka serije L ima NBR tesnilo, omogoča montažo s ključem 19 mm in je primerna za hidravlične sisteme z delovnim tlakom do 500 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 10 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 5 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - razdalja od sredine do konca (mm)
- 29.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 18.9 mm
- Povezava 2 - dolžina (mm)
- 27 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 10 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
